Kuinka juotettava lämmityselementti parantaa lämpötilan vakautta?

Sisällysluettelo

Yleiskuvaus yhdellä silmäyksellä

• Määrittele mikäJuotos lämmityselementtion ja mitä se ohjaa (ei vain "lämpö", vaan talteenotto ja siirto).
• Käännä todelliset myymälän valitukset mitattavissa oleviksi lämmitinongelmiksi.
• Selitä vakauden tappajat: anturin sijoitus, lämpökytkentä, tehotiheys, hapettuminen ja ohjausviive.
• Vertaa lämmitystekniikoita ja sovita ne sovelluksiin.
• Tarjoa käytännöllinen valintatarkistuslista ja huoltokirja.
• Tarjoa vianetsintävaiheita, jotka vähentävät romua ja uudelleenkäsittelyä.

Mikä juotoslämmityselementti on käytännössä?

A Juotos lämmityselementtion komponentti, joka muuntaa sähkötehon kontrolloiduksi lämpöenergiaksi kohdassa, jossa juotteen täytyy sulaa ja kastella metallipinnat. Tämä määritelmä kuulostaa itsestään selvältä - kunnes huomaat, että monia juotosongelmia tapahtuu, vaikka asema "lukee" oikean lämpötilan.

Käytännössä lämmittimen tehtävänä ei ole vain saavuttaa asetusarvo; sen pitää myöstoipuaheti, kun kuparitaso, liitinkuori tai paksu johto vetää pois lämpöä. Jos lämmitin ei pysy perässä, näet oireita, kuten kylmiä niveliä, pidentynyttä viipymisaikaa, kohoavia tyynyjä, palanutta juoksutetta ja kärjet, jotka hapettavat nopeammin kuin niiden pitäisi.

Ajattele asiaa näin: ohjaimesi voi ohjata "350 °C", mutta liitos välittää siitä, kuinka nopeasti järjestelmäsi pystyy toimittamaan energiaa ja pitämään kärjen vakaana kuormituksen alaisena. Siellä lämmittimen suunnittelu – materiaalit, geometria, anturikytkentä ja eristys – tekee tai rikkoo kokemuksen.

Yleisimmät asiakkaiden kipukohdat ja mitä ne todella tarkoittavat

Keskeinen näkemys: useimmat valitukset eivät ole "operaattorin virheitä". Ne ovat järjestelmätason lämmönsiirtoongelmia – eli lämmitin, kärjen liitäntä ja ohjaustapa on arvioitava yhdessä.

Miksi lämpötilan vakaus epäonnistuu

Lämpötilan vakaus on koko juotosjärjestelmän lupaus. VahvaJuotos lämmityselementtiauttaa, mutta vakaus voi silti epäonnistua, kun jokin seuraavista on pois päältä:

1. Anturin sijoituspaikka on liian kaukana työpinnasta.
   Jos lämpötila-anturi (usein termopari tai termistori) ei ole tiiviisti kytketty kärjen alueelle, asema "luulee" olevansa vakaa, kun kärki todella jäähtyy kuormituksen alaisena.
2. Huono lämpöliitäntä lämmittimen ja kärjen välillä.
   Pienet ilmaraot, löysät sovitukset tai kuluminen voivat muuttaa rajapinnan eristeeksi. Lämmitin käy kuumemmaksi kompensoidakseen, mikä nopeuttaa hapettumista ja lyhentää kärjen käyttöikää.
3. Tehon tiheys ei sovi työhön.
   Hienojakoinen työ hyötyy nopeasta, kontrolloidusta energiasta minimaalisella ylityksellä; raskas kupari ja kilvet vaativat suurempaa talteenottokapasiteettia. Yhden koon lämmitin tuottaa usein pettymyksen sekaisissa työkuormissa.
4. Eristys ja lyijyrakenne eivät ole kestäviä.
   Toistuva lämpökierto rasittaa sisäisiä liitoksia ja eristystä. Jos lämmitin törmää, vääntyy tai altistuu vuotohöyryille usein, kestävyydellä on merkitystä.
5. Ohjauskäyttäytyminen aiheuttaa yli-/alivuotoa.
   Jopa hyvä lämmitin voi käyttäytyä huonosti epävakaalla säätövirityksellä. Ylitys palovammoja; aliarvo pidentää viipymäaikaa – molemmat lisäävät vikoja.

Lämmitintyypit ja milloin jokainen on järkevä

Vaikka brändäys vaihtelee, useimmatJuotos lämmityselementtimallit kuuluvat muutamiin teknisiin perheisiin. Kompromissien tunteminen auttaa sinua välttämään väärän "päivityksen" maksamisen.

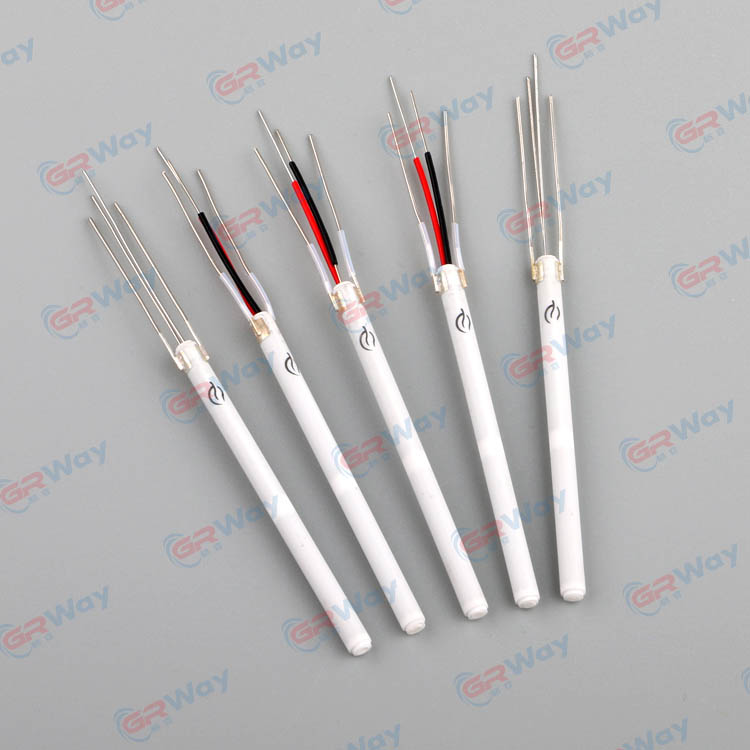

• Keraamiset lanka-lämmittimet
  Nikromi tai vastaava vastuslanka upotettu keramiikan ympärille/sisään. Usein kustannustehokas ja laajalti käytetty, ja sen kestävyys on hyvä, kun se on hyvin valmistettu.
• Patruunatyyliset lämmittimet
  Kompaktit lämmittimet, jotka on rakennettu putkeen. Ne voivat tuottaa kiinteän tehotiheyden ja ne voidaan suunnitella vahvasti kytkeytymään kärjen rakenteeseen.
• Integroitu lämmitin + anturikokoonpanot
  Suunnittelut, jotka sijoittavat lämmityksen ja anturin lähemmäs työpintaa. Nämä usein parantavat vasteaikaa ja vähentävät "lukemisen ja todellisuuden" eroa.
• Itsesäätyvä keramiikka (PTC:n kaltainen käyttäytyminen)
  Tietyt keramiikka lisää kestävyyttä lämpötilan noustessa tarjoten luonnollisen rajoittavan vaikutuksen. Hyödyllinen joissakin sovelluksissa, vaikka suorituskyky riippuu suuresti koko järjestelmän suunnittelusta.

Valinnan tarkistuslista luotettavien tulosten saamiseksi

Käytä tätä tarkistuslistaa arvioidessasi aJuotos lämmityselementtiuudelle työkalulle, korjausohjelmalle tai tuotantolinjalle:

• Palautusvaatimus:Mikä on suurin juotettava lämpökuorma (maatasot, suojukset, korvakkeet, liittimet)?
• Lämpökytkentä:Kuinka tiiviisti ja johdonmukaisesti lämmitin liittyy kärkeen tai työtasoon?
• Anturin integrointi:Onko lämpötila-anturi tarpeeksi lähellä ohjaamaan kärjen todellista lämpötilaa kuormitettuna?
• Vakaus ilmavirran alla:Vaikuttavatko tuulettimet, savunpoisto tai vedot kärjen lämpötilaan?
• Sähköinen yhteensopivuus:Jännite, vastusalue, liitintyyppi ja ohjaimen tuki.
• Kestävyystekijät:Lämpösyklin käyttöikä, mekaaninen kestävyys, eristysvastus ja lyijyn vedonpoisto.
• Huollettavuus:Voitko vaihtaa lämmittimen ilman koko kahvakokoonpanoa?
• Sopivuus prosessiin:Tukeeko lämmitin juotosseos- ja sulatestrategiaasi pakottamatta äärimmäisiä asetusarvoja?

Vertailutaulukko

Huolto ja Tip-Life parhaat käytännöt

Jopa parasJuotos lämmityselementtituntuu "heikolta", jos kärki jätetään huomiotta tai prosessi on epäjohdonmukainen. Nämä tavat vähentävät hapettumista, parantavat kastumista ja suojaavat lämmitinkokoonpanoa:

• Käytä alinta tehollista asetusarvoa.Korkeampi lämpötila ei ole "ammattimaisempaa". Usein se vain polttaa juoksutetta nopeammin.
• Pidä kärki tinassa.Ohut juotospinnoite vähentää hapettumista ja parantaa lämmönsiirtoa liitokseen.
• Yhdistä kärjen geometria liitokseen.Kärki, joka koskettaa enemmän pinta-alaa, siirtää lämpöä nopeammin, mikä lyhentää viipymisaikaa.
• Rajoita kuivapyyhintä ja hankaava puhdistus.Liiallinen puhdistus vahingoittaa pinnoitusta ja nopeuttaa kärjen rikkoutumista.
• Suojaa johdot ja vedonpoisto.Monet lämmittimen viat alkavat mekaanisista vioista, eivät lämpövioista.

Vianetsintä: oireet, syyt, korjaukset

Kun juotoksen laatu yhtäkkiä heikkenee, haluat nopean diagnoosin, ei arvailua. Tässä on yleisiä "oireiden korjauspolkuja":

• Oire:Juotos sulaa hitaasti suurissa liitoksissa.
  Todennäköinen syy:Riittämätön palautuminen, huono kärjen kosketus tai väärä kärjen koko.
  Korjata:Käytä suurempaa kärjen geometriaa, varmista, että lämmitin sopii kärkeen ja varmista, että ohjaimesi ei rajoita tehoa.
• Oire:Kärki hapettuu nopeasti, juote ei kastu.
  Todennäköinen syy:Liian suuri asetusarvo, pitkä tyhjäkäyntiaika korkeassa lämpötilassa tai kärjen pinta likaantunut.
  Korjata:Alenna lämpötilaa, käytä valmius-/lepotilaa mahdollisuuksien mukaan, verkkoa kärki kunnolla ja arvioi virtauksen yhteensopivuus.
• Oire:Aseman lämpötila on vakaa, mutta liitokset näyttävät epäjohdonmukaisilta.
  Todennäköinen syy:Anturi ei lue kärjen todellista lämpötilaa kuormitettuna tai liitännässä on ilmarako.
  Korjata:Tarkista lämmittimen istukka, vaihda kuluneet holkit/pidikkeitä ja harkitse kokoonpanoa, jossa on lähempi anturiliitin.
• Oire:Lämmitin epäonnistuu toistuvasti lyhyen käytön jälkeen.
  Todennäköinen syy:Lämpöshokki, mekaaninen rasitus tai eristeen rikkoutuminen kontaminaatiosta johtuen.
  Korjata:Paranna vedonpoistokäsittelyä, vältä äkillistä jäähtymistä (erityisesti aggressiivisella ilmavirralla) ja pidä juoksutusainejäämät poissa lämmittimen sisäosista.

Työskentely valmistajan kanssa räätälöidyn lämmitystehon saavuttamiseksi

Jos hankit lämmittimiä tuotelinjaan, huollat ​​työkalukantaa tai mittaat tuotantoprosessia, parhaat tulokset saadaan usein käsittelemällä lämmitintä suunniteltuna komponenttina – ei yleisenä varaosana. Osaava valmistaja voi auttaa sinua määrittämään tavoitteet, kuten lämpenemisajan, palautumiskäyttäytymisen, käyttöjännitteen, anturin tyylin, liittimen muodon ja lämpösyklin keston.

Esimerkiksi,Xiamen Green Way Electronic Technology Co., Ltd. voidaan lähestyä teknisenä kumppanina, kun sovelluksesi tarvitsee tasaista lämmityskäyttäytymistä, vakaata kokoonpanotoleranssia ja toistettavaa suorituskykyä erissä. Tavoite on suoraviivainen: varmistaJuotos lämmityselementtikäyttäytyy samalla tavalla ensimmäisenä päivänä ja päivänä sata - joten prosessisi pysyy ennustettavissa.

Kun jaat todelliset käyttöolosuhteet (käyttösuhde, kohdemateriaalit, ilmavirta, kärjen tyyli ja huippukuormituksen liitokset), on paljon helpompaa välttää alitehoisia malleja ja estää ylilyönnille alttiita asetuksia, jotka vahingoittavat levyjä hiljaa.

FAQ

Loppuajattelua

TalliJuotos lämmityselementtion ero "pääsemisen" ja sellaisen prosessin suorittamisen välillä, johon voit luottaa. Kun lämmitin on sovitettu oikein työkuormasi mukaan – ja sitä ylläpidetään järkevillä kärkikäytännöillä – lyhennät viipymisaikaa, vähennät vikojen määrää ja suojaat sekä komponentteja että käyttäjiä tarpeettomilta lämpörasituksilta.
