Kun elektroniikkalaitteet pienenevät tehotiheyden kasvaessa edelleen, lämpöä tuottavan komponentin ja sen jäähdytyspolun välisen materiaalin merkitys kasvaa. Pelkkä korkea lämmönjohtavuus ei riitä. Insinöörit tarvitsevat myös sähköeristyksen, hallitun lämpölaajenemisen, mekaanisen stabiilisuuden, kemiallisen kestävyyden ja luotettavan suorituskyvyn toistuvien lämpötilamuutosten kautta. Nämä yhdistetyt vaatimukset selittävät, miksi kehittynyttä keramiikkaa harkitaan yhä enemmän vaativissa lämpö- ja sähköliitännöissä.
Alumiininitridikeramiikkaon edistynyt tekninen keramiikka, joka on arvostettu korkean lämmönjohtavuuden ja sähköeristyksen yhdistelmänä. Toisin kuin sähköä johtavat metallit, jotka poistavat lämpöä, mutta vaativat lisäeristystä, tiheä AlN voi tarjota suoran keraamisen alustan lämmön leviämiselle säilyttäen samalla dielektrisen erotuksen. Sen suhteellisen alhainen lämpölaajenemiskerroin tekee siitä myös yhteensopivan puolijohdemateriaalien, kuten piin, kanssa. Nämä ominaisuudet tukevat sovelluksia suurtehoelektroniikassa, puolijohdelaitteessa, laserjärjestelmissä, LED-paketeissa, tehomoduuleissa, mikroaaltouunikomponenteissa ja erikoistuneissa lämpörakenteissa. Käytännön valintaprosessissa on otettava huomioon lämmönjohtavuus, puhtaus, dielektrinen käyttäytyminen, geometria, pinnan viimeistely, mittatoleranssi, metallointi, liitosmenetelmä, käyttölämpötila ja valmiin kokoonpanon todellinen lämpöpolku.
Sisällysluettelo
Siirry osioonSiirry suoraan aiheeseen valitsemalla alta osio.
- Mikä on materiaali ja miksi sillä on väliä?
- Kuinka lämmönjohtavuus tukee lämmönhallintaa?
- Kuinka sähköeristys parantaa komponenttien suunnittelua?
- Miksi lämpölaajenemisen yhteensopivuudella on väliä?
- Kuinka materiaali valmistetaan ja tiivistetään?
- Mitkä aineelliset tekijät ohjaavat lopullista suorituskykyä?
- Mitä muotoja ja geometrioita käytetään tekniikassa?
- Missä sitä käytetään edistyneessä elektroniikassa?
- Miten se vertaa muita teknisiä keramiikkaa?
- Kuinka insinöörien tulisi määrittää materiaali?
- Usein kysytyt kysymykset
Mikä on materiaali ja miksi sillä on väliä?
Alumiininitridi on oksiditon tekninen keramiikka, joka on muodostettu alumiinista ja typestä. Sen kiderakenne ja vahva atomisidos antavat sille erottuvan yhdistelmän lämpö-, sähkö-, mekaanisia ja kemiallisia ominaisuuksia. Materiaali on erityisen arvokasta silloin, kun komponentin on johdettava lämpöä tehokkaasti ilman, että siitä tulee sähköjohdin.
Perinteisessä lämpöpolussa suunnittelijat ajattelevat usein lämmönlevittimiä ja eristeitä erillisinä toimintoina. Metallilevy voi levittää lämpöä nopeasti, kun taas polymeeri- tai oksidikeraamikerros tarjoaa sähköisen eristyksen. Jokainen lisärajapinta tuo lämpövastuksen, mekaanisen monimutkaisuuden tai muun mahdollisen vikakohdan. Tiheä AlN-komponentti voi yhdistää useita toimintoja yhteen suunniteltuun kerrokseen, mikä yksinkertaistaa tiettyjen teho- ja puolijohdekokoonpanojen arkkitehtuuria.
Korkea hilapohjainen lämmönsiirto mahdollistaa lämmön siirtymisen pois paikallisista kuumista pisteistä kohti jäähdytyselementtiä tai jäähdytysrajapintaa.
Korkea sähkövastus mahdollistaa johtavien jälkien ja sähkökäyttöisten komponenttien pysymisen sähköisesti eristettynä tukirakenteista.
Matala lämpölaajenemiskerroin auttaa vähentämään jännitystä, kun keraamiset komponentit yhdistetään puolijohde- ja metallimateriaaleihin.
Materiaalin käytännön merkitys johtuu siis sen ominaisuuksien vuorovaikutuksesta eikä yksittäisestä otsikkomäärityksestä. Tehokkaissa laitteissa substraatti, jolla on vahva lämpösuorituskyky, mutta huono mittapysyvyys, voi aiheuttaa luotettavuusongelmia. Keramiikka, jolla on erinomainen eristys, mutta riittämätön lämmönlevitys, voi nostaa elektroniikkakomponentin liitoslämpötilaa. Materiaalivalinnassa on otettava huomioon koko lämpö- ja sähköjärjestelmä yhden yksittäisen numeron sijaan.
Kuinka lämmönjohtavuus tukee lämmönhallintaa?
Lämmönjohtavuus kuvaa kuinka tehokkaasti lämpö liikkuu materiaalin läpi lämpötilagradientin alla. Suuritehoisessa elektroniikassa tämä ominaisuus vaikuttaa suoraan siihen, kuinka nopeasti lämpö voi siirtyä pois puolijohdesuulasta, teholaitteesta, laserista, LEDistä tai muusta lämpöä tuottavasta komponentista.
Tiheää AlN:ää tuotetaan usein noin 140 - 230 W/m·K lämmönjohtavuudella riippuen puhtaudesta, mikrorakenteesta, käsittelyolosuhteista ja tuotelaadusta. Korkeamman johtavuuden laatuja voidaan suunnitella, kun sovellus vaatii tehokkaampaa lämmönlevitystä. Todellinen suorituskyky tulee aina arvioida käyttämällä valmistajan ilmoittamaa arvoa määritellylle materiaalilaadulle ja geometrialle.
Miksi lämmön leviäminen on monimutkaisempaa kuin johtavuus
Korkea johtavuusarvo ei automaattisesti takaa matalaa lämpötilaa aktiivisessa laitteessa. Kokonaislämpöpolku voi sisältää puolijohdesuulakkeen, sidoskerroksen, keraamisen alustan, metalloinnin, lämpörajapintamateriaalin, pohjalevyn, jäähdytyselementin ja jäähdytysaineen. Jokainen käyttöliittymä lisää vastusta. Hyvin suunniteltu keraaminen alusta toimii siksi osana suunniteltua lämpöverkkoa.
Geometria on myös tärkeä. Ohut keraaminen kerros voi pienentää johtavuusetäisyyttä, mutta sen on silti täytettävä jänniteeristys-, mekaaninen lujuus-, käsittely- ja liitosvaatimukset. Paksumpi osa voi lisätä sähköistä etäisyyttä ja mekaanista kestävyyttä samalla kun lisää lämpövastusta. Insinöörien on tasapainotettava nämä vaatimukset sen sijaan, että optimoidaan yksi muuttuja itsenäisesti.
| Omaisuus | Tyypillinen suunnittelualue | Miksi sillä on merkitystä | Suunnittelun huomioiminen |
|---|---|---|---|
| Lämmönjohtavuus | Noin 140–230 W/m·K | Siirtää lämpöä keramiikan läpi | Käytä arvosanakohtaista testattua arvoa |
| Lämpölaajenemiskerroin | Noin 4,0–4,7 × 10−6/K | Ohjaa mittamuutoksia lämpötilan mukaan | Vertaa muotti-, kupari-, alumiini- ja liitoskerroksiin |
| Dielektrinen vakio | Yleensä noin 8-9 | Vaikuttaa sähköiseen ja RF-käyttäytymiseen | Tarkista taajuus ja lämpötilaolosuhteet |
| Tiheys | Noin 3,26 g/cm³ | Vaikuttaa komponenttien massaan ja rakennesuunnitteluun | Ota huomioon huokoisuus ja lopullinen sintraustiheys |
| Sähkövastus | Erittäin korkea tiheälle eristyslaadulle | Tukee sähköeristystä | Tarkista eristysvaatimukset todellisissa olosuhteissa |
Esitetyt arvot ovat yleisiä teknisiä alueita yleisten teknisten tietojen sijaan. Tuotantolaadut voivat vaihdella puhtauden, lisäaineiden, käsittelyreitin, tiheyden, mittojen ja testiolosuhteiden mukaan.
Lämmönjohtavuus voi myös muuttua lämpötilan noustessa. Realistisen lämpösuunnittelun saavuttamiseksi insinöörien tulisi käyttää lämpötilasta riippuvia materiaalitietoja, jos niitä on saatavilla, sen sijaan, että oletetaan, että huonelämpötila-arvo pysyy vakiona koko toiminta-alueella.
Kuinka sähköeristys parantaa komponenttien suunnittelua?
Tehoelektroniikka vaatii usein kahta näennäisesti vastakkaista toimintoa: substraatin on poistettava lämpöä tehokkaasti samalla kun estetään ei-toivotun sähkövirran pääsy viereisiin rakenteisiin. Metallit johtavat erinomaisesti, mutta ne johtavat sähköä. Monet tekniset keramiikkaratkaisut ratkaisevat eristysongelman, mutta kaikki eivät tarjoa riittävän korkeaa lämmönjohtavuutta nykyaikaiseen tehotiheyteen.
Tiheän AlN:n suuri sähkövastus mahdollistaa johtavien piirien asentamisen tai metalloinnin keraamiseen eristävään runkoon. Tämä on yksi syy, miksi keraamisia substraatteja käytetään tehopuolijohdemoduuleissa, LED-kokoonpanoissa, laserpaketeissa ja erikoistuneissa elektroniikkarakenteissa.
Sähköeristys ilman suuria lämpöesteitä
Perinteisessä monikerroksisessa lämpöpinossa eristyksestä voi tulla lämmönsiirtoa rajoittava tekijä. Sähköisesti eristävä materiaali, jolla on alhainen lämmönjohtavuus, voi suojata piiriä sähköisesti samalla kun se sitoo lämpöä aktiivisen laitteen lähelle. Lämpöä johtava keramiikka vähentää tätä kompromissia sallimalla lämmön kulkea eristävän rungon läpi.
Myös dielektrisellä käytöksellä on merkitystä
Sähköeristystä ei määrittele vain resistiivisyys. Suunnittelijat voivat myös arvioida dielektrisyysvakiota, dielektristä häviötä, murtumislujuutta, pintavuotoa, virumisetäisyyttä ja lämpötilan tai kosteuden vaikutusta sähköiseen käyttäytymiseen.
Korkeataajuisissa järjestelmissä dielektriset ominaisuudet voivat vaikuttaa impedanssiin, signaalin eheyteen, loiskapasitanssiin ja RF-häviöihin. Korkeajännitejärjestelmissä fyysinen paksuus ja pinnan suunnittelu ovat erityisen tärkeitä. Materiaalilla voi olla vahvat sisäiset eristysominaisuudet, kun taas valmis komponentti vaatii silti huolellista etäisyyttä ja pintakäsittelyä.
Sähköeristyksen ansiosta metalloidut johtimet ja teholaitteet voivat toimia eristävällä keraamisella alustalla samalla, kun lämpö kulkee alustan läpi.
Hallittu dielektrinen käyttäytyminen voi tukea vakaata sähköistä suorituskykyä, kun loiskapasitanssia ja dielektristä häviötä on hallittava.
Miksi lämpölaajenemisen yhteensopivuudella on väliä?
Jokainen materiaali muuttaa kokoa lämpötilan muuttuessa. Monikerroksisessa elektroniikkapaketissa eri materiaalit laajenevat eri tahtia. Jos nämä erot ovat suuria, toistuva lämmitys ja jäähdytys voivat aiheuttaa mekaanista rasitusta rajapinnoissa.
Tiheän AlN:n lämpölaajenemiskerroin on lähellä piin lämpölaajenemiskerrointa, yleensä noin 4,0 - 4,7 × 10−6/K tyypillisille suunnittelulaaduille. Tämä suhteellinen yhteensopivuus on erityisen arvokasta puolijohdepakkauksissa, koska liiallinen lämpölaajenemisen epäsovitus voi edistää vääntymistä, rajapintojen jännitystä, halkeilua tai delaminaatiota lämpösyklin aikana.
Miksi lämpöpyöräily ansaitsee erityistä huomiota
Elektroniset järjestelmät pysyvät harvoin yhdessä lämpötilassa. Tehomoduuli voi toistuvasti liikkua tyhjäkäynnin, kohtalaisen kuormituksen, huippukuormituksen ja sammutuksen välillä. Laserpakkauksessa voi esiintyä toistuvia käynnistys- ja jäähtymisjaksoja. Puolijohteiden tuotantolaitteet voidaan altistaa prosessilämpötiloille, joita seuraa jäähdytysvaihe.
Jokainen lämpösykli synnyttää laajenemista ja supistumista. Kun materiaalit liitetään yhteen, rajapintojen on mukauduttava niiden suhteelliseen liikkeeseen. Sopiva lämpölaajeneminen ei poista jännitystä kokonaan, mutta se voi vähentää yhtä tärkeää mekaanisen epäsopivuuden lähdettä.
Materiaalipareja tulee arvioida järjestelmänä
Keramiikka on vain yksi kerros kokoonpanossa. Kupari, alumiini, pii, juotos, juotetut liitokset, metallointijärjestelmät ja lämpörajapintamateriaalit voivat kaikki vaikuttaa kokonaisjännitykseen. Siksi insinöörien tulisi verrata koko materiaalipinon laajenemiskertoimia sen sijaan, että arvioitaisiin keramiikkaa erikseen.
- Vertaa CTE-arvoja koko kokoonpanon välillä eikä vain kahden materiaalin välillä.
- Arvioi lämpökiertolämpötilat, viipymäajat ja syklien määrä.
- Harkitse paksuutta ja geometriaa, koska jäykkyys vaikuttaa jännityksen jakautumiseen.
- Tarkista liitos- ja metallointimenetelmien omat lämpörajoitukset.
- Käytä todellisia kokoonpanoolosuhteita mekaanisen luotettavuuden tarkistamiseen.
Kuinka materiaali valmistetaan ja tiivistetään?
Kehittyneen keramiikan suorituskyky riippuu voimakkaasti sen valmistusreitistä. Korkeaa lämmönjohtavuutta on vaikea saavuttaa, jos lopullisessa kappaleessa on liiallista huokoisuutta, epäsuotuisia epäpuhtausfaaseja tai mikrorakennevirheitä, jotka hajottavat lämpöä kuljettavia fononeja.
Jauheen valmistus
Tuotanto alkaa alumiininitridijauheella, joka valitaan sopivan puhtauden ja hiukkasominaisuuksien mukaan. Jauheen laatu vaikuttaa pakkauskäyttäytymiseen, sintrausvasteeseen, rakeiden kehittymiseen sekä keramiikan lopullisiin sähkö- ja lämpöominaisuuksiin.
Muotoilu ja vihreä koneistus
Komponenttien suunnittelusta riippuen jauhetta voidaan muotoilla prosesseilla, kuten nauhavalulla, puristamalla, ruiskuvalulla tai muilla keraamisilla muovausmenetelmillä. Ohuet alustat voivat vaatia erityisen hallittua muovausta, koska lopullisen osan tulee säilyttää tasaisuus ja mittapysyvyys polton jälkeen.
Sintraus ja tiivistys
Alumiininitridillä on vahva kovalenttinen sidos, mikä tekee tiivistämisestä vaativampaa kuin joillain tavanomaisilla oksidikeramiioilla. Sintrausapuaineita voidaan ottaa käyttöön edistämään tiivistymistä ja hallitsemaan raerajavaiheita. Käsittelylämpötila, ilmakehä, jauhekemia, lisäainejärjestelmä ja polttoaikataulu vaikuttavat kaikki lopulliseen mikrorakenteeseen.
- Jauhehoito:Raaka keraaminen jauhe on valmistettu tasaista hiukkasten jakautumista, puhtautta ja muodostumista varten.
- Muotoilu:Jauheesta muodostetaan tarvittavaa komponenttigeometriaa vastaava vihreä kappale.
- Hallittu sintraus:Lämpökäsittely tiivistää runkoa ja kehittää tarvittavan raerakenteen.
- Viimeistely:Pinnat voidaan hioa, kiillottaa, lakata, porata, leikata tai muuten työstää suunnitteluvaatimusten mukaisesti.
- Tarkastus:Mitat, pinnan laatu, sähköinen käyttäytyminen, lämpöominaisuudet ja muut asiakkaan määrittelemät ominaisuudet voidaan arvioida.
Koneistus sintrauksen jälkeen vaatii asianmukaista timanttipohjaista tai muuta erikoistyökalua, koska edistynyt keramiikka on kovaa ja hauras. Suunnitteluvaiheessa tulee siksi ottaa huomioon saavutettavissa olevat toleranssit, kulmasäteet, reiän geometria, pinnan viimeistely ja mahdolliset reunavauriot.
Mitkä aineelliset tekijät ohjaavat lopullista suorituskykyä?
Kaksi samasta nimellismateriaalista valmistettua komponenttia voivat toimia eri tavalla, koska käsittelyhistoria on erilainen. Raerakenne, huokoisuus, epäpuhtausmäärät, lisäainekemia ja sintrausolosuhteet vaikuttavat lämmönjohtavuuteen, lujuuteen, dielektriseen käyttäytymiseen ja mittojen vakauteen.
Puhtaus ja happeen liittyvät vaikutukset
Happi on tärkeä näkökohta AlN-prosessoinnissa, koska happeen liittyvät viat ja toissijaiset faasit voivat vaikuttaa hilan käyttäytymiseen ja lämpökuljetukseen. Liiallinen epäpuhtauspitoisuus voi heikentää lämmönjohtavuutta, minkä vuoksi korkean suorituskyvyn laatulajit vaativat huolellista jauheen hallintaa ja tiivistämistä.
Huokoisuus
Sisähuokoset katkaisevat jatkuvat lämmönsiirtoreitit ja voivat heikentää mekaanista lujuutta. Vaativissa lämpösovelluksissa korkea suhteellinen tiheys on siksi tärkeä laatuominaisuus.
Viljan kasvu ja viljarajat
Kiteisessä keramiikassa lämpö siirtyy pääasiassa hilavärähtelyjen kautta. Viat, epäpuhtaudet, raeraajat ja tietyt toissijaiset vaiheet voivat hajottaa näitä värähtelyjä. Mikrorakenneohjaus on näin ollen keskeinen korkean johtavuuden laatujen kehittämisessä.
Pinnan kunto
Pinnan viimeistely voi vaikuttaa liitoksen laatuun, metalloitumiseen, kosketuskestävyyteen, mittatarkkuuteen ja kokoonpanon tasaisuuteen. Lämpösubstraatti ei ole vain bulkkimateriaalia; sen rajapinnat ovat osa lopullista suorituskykyyhtälöä.
Lämmönjohtavuus, dielektriset ominaisuudet, tiheys, lujuus ja lämpölaajeneminen määräävät, kuinka keramiikka käyttäytyy materiaalikappaleena.
Tasaisuus, karheus, metallointi, liitoslaatu, kosketuspinta-ala ja mittatoleranssi määräävät, kuinka tehokkaasti keramiikka toimii valmiin kokoonpanon sisällä.
Tämä ero on tärkeä toimittajien arvioinnissa. Datalehtiarvo kuvaa materiaalia tai koekappaletta, mutta koottu komponentti voi käyttäytyä eri tavalla, koska rajapinnat ja geometria vaikuttavat kokonaislämpö- ja sähköpolkuun.
Mitä muotoja ja geometrioita käytetään tekniikassa?
Teknisiä keraamisia komponentteja voidaan valmistaa useilla eri geometrioilla riippuen lämpöpolusta, sähköasettelusta, liitostavasta ja käytettävissä olevasta asennustilasta. Sopivin muoto määräytyy pikemminkin kokoonpanon kuin materiaalin ominaisuuksien perusteella.
Litteät keraamiset levyt tarjoavat pohjan metalloinnille, piiriasetteluille, tehomoduuleille, puolijohdelaiteille ja lämpöä levittäville kokoonpanoille.
Ohuet levyt tai levymäiset osat voivat tukea kompakteja lämpöpolkuja, anturirakenteita, eristekerroksia ja erikoistuneita elektroniikkakokoonpanoja.
Mukautettuja reikiä, rakoja, askelmia, uria ja kiinnitysominaisuuksia voidaan sisällyttää, kun standardi tasainen geometria ei riitä.
Paksuuden valinta
Paksuus vaikuttaa lämmönkestävyyteen, dielektriseen lujuuteen, jäykkyyteen, mittojen vakauteen ja mekaaniseen käsittelyyn. Ohuempi komponentti voi lyhentää johtavuusetäisyyttä, kun taas paksumpi komponentti voi tarjota suuremman fyysisen erotuksen tai rakenteellisen tuen.
Tasaisuus ja toleranssit
Lämpö- ja sähkökokoonpanot riippuvat usein läheisestä kosketuksesta useiden kerrosten välillä. Liiallinen vääntyminen tai epätasaisuus voi pienentää tehokasta kosketuspinta-alaa ja lisätä paikallista lämmönkestävyyttä. Tasomaisuusvaatimukset olisi siksi asetettava rinnalle pintakäsittelyyn ja mittatoleransseihin.
Reiät, raot ja reunaominaisuudet
Geometria muuttaa jännityksen keskittymistä. Pienet reiät, terävät sisäkulmat, kapeat rivat ja äkilliset paksuuden muutokset voivat aiheuttaa paikallisia jännityskeskittymiä hauraassa keramiikassa. Pyöristetyt siirtymät ja sopivat piirteiden mitat voivat parantaa valmistettavuutta ja vähentää tarpeettomia mekaanisia riskejä.
Räätälöityjen komponenttien osalta parhaat tulokset saadaan yleensä ottamalla huomioon valmistettavuus varhaisessa suunnitteluvaiheessa. Piirustus, joka määrittää vain kokonaismitat, ei välttämättä määrittele tarpeeksi tietoa luotettavaa tuotantoa varten. Tasaisuus, karheus, reunan kunto, reikien toleranssit, viisteet, materiaaliluokka ja testivaatimukset on ehkä dokumentoitava.
Missä sitä käytetään edistyneessä elektroniikassa?
Lämmönjohtavuuden, sähköeristyksen, kemiallisen stabiilisuuden ja lämpölaajenemisyhteensopivuuden yhdistelmä tukee monenlaisia vaativia sovelluksia. Yleinen vaatimus on tarve hallita lämpöä sähköisestä erottelusta tai mittastabiilisuudesta tinkimättä.
1. Tehopuolijohdemoduulit
Tehotransistorit, diodit, eristetyt hilalaitteet ja muut kytkentäkomponentit tuottavat huomattavaa paikallista lämpöä. Keraamiset substraatit voivat tarjota sähköisen eristyksen metalloitujen piirialueiden ja alla olevan jäähdytysrakenteen välillä samalla kun ne välittävät lämpöä jäähdytyselementtiä kohti.
2. LED-valaistusjärjestelmät ja korkean intensiteetin valaistusjärjestelmät
Tehokkaat LEDit muuttavat osan sähkösyötöstään lämmöksi. Kun liitoksen lämpötila nousee liikaa, optinen teho, luotettavuus ja toimintavakaus voivat heiketä. Lämpöä johtava eristävä substraatti voi auttaa siirtämään lämpöä pois aktiiviselta alueelta.
3. Laser- ja optiset viestintäkomponentit
Laserdiodit ja optiset lähettimet voivat olla herkkiä lämpötilalle, koska aallonpituus, lähdön vakaus ja laitteen käyttöikä voivat riippua lämpöolosuhteista. Keraamiset pakkaukset ja alatelineet tarjoavat hallitun mekaanisen ja lämpötason näiden komponenttien ympärille.
4. Puolijohteiden valmistuslaitteet
Puolijohteiden käsittelylaitteet yhdistävät usein lämmön, sähkön, tyhjiöympäristöt, syövyttävät prosessiolosuhteet ja tiukat mittavaatimukset. AlN-pohjaisia komponentteja voidaan käyttää siellä, missä tarvitaan sekä lämmönhallintaa että sähköeristystä.
5. Korkeataajuiset ja RF-järjestelmät
Mikroaalto- ja RF-komponentit voivat tuottaa lämpöä vaatien samalla ennustettavaa dielektristä käyttäytymistä. Materiaalin valinnassa on otettava huomioon dielektrisyysvakio, häviöominaisuudet, toimintataajuus, lämpötila ja piirin geometria pelkän lämmönjohtavuuden sijaan.

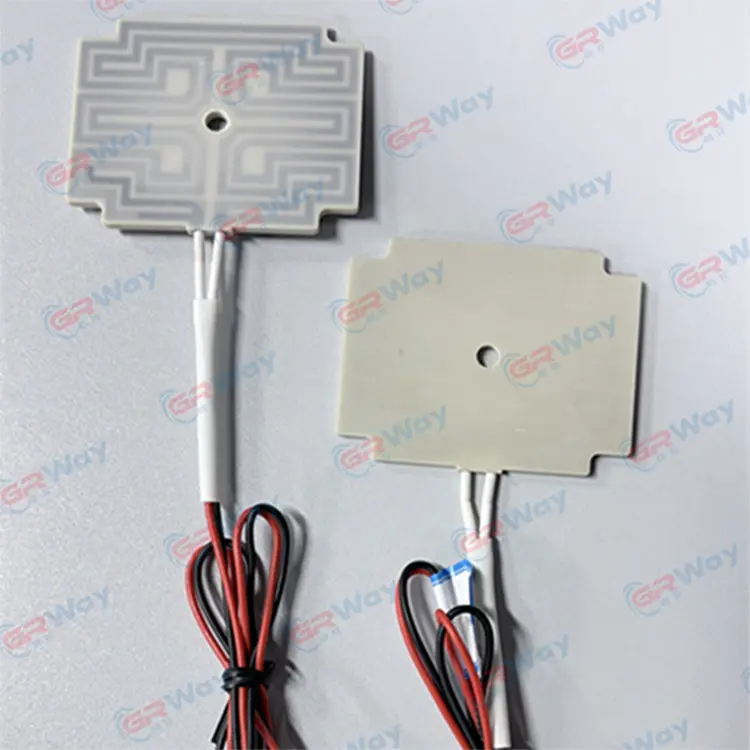

6. Tarkkuuslämmitys- ja lämpörakenteet
Joissakin kehittyneissä keraamisissa kokoonpanoissa AlN on lämpötehokas rakennealusta lämmityselementeille ja lämpötilaherkille järjestelmille. Tällaisissa rakenteissa lämmön tulisi liikkua kontrolloituun suuntaan samalla kun sähköisesti aktiiviset komponentit pysyvät asianmukaisesti eristettyinä.
7. Lääketieteelliset ja analyyttiset laitteet
Analyyttiset ja lääketieteelliset laitteet voivat vaatia kompakteja lämpörakenteita, sähköeristystä, mittapysyvyyttä ja kestävyyttä vaativissa käyttöympäristöissä. Tietty keraaminen laatu on sovitettava lämpötilaan, kemikaalialtistukseen, puhtauteen ja sähkövaatimuksiin.
- Tehokkaat kytkentä- ja muunnosjärjestelmät
- LED- ja optoelektroniikkapaketit
- Laserdiodi- ja optinen viestintäpaketit
- Puolijohdeprosessilaitteet
- RF- ja mikroaaltouunielektroniikkakokoonpanot
- Erikoistuneet keraamiset lämmitysrakenteet
- Lääketieteelliset, analyyttiset ja tarkkuuselektroniset laitteet
Miten se vertaa muita teknisiä keramiikkaa?
Mikään keraaminen materiaali ei ole yleisesti ylivoimainen jokaiseen käyttötarkoitukseen. Insinöörit vertailevat tavallisesti lämmönjohtavuutta, dielektrisiä ominaisuuksia, mekaanista lujuutta, murtumiskäyttäytymistä, lämpölaajenemista, kemiallista stabiilisuutta, käsittelyvaatimuksia ja valmiin kokoonpanon vaatimuksia.
Alumiinioksidi
Alumiinioksidia käytetään laajalti, koska se tarjoaa kypsän yhdistelmän sähköeristystä, mekaanista lujuutta, kemiallista stabiilisuutta ja vakiintuneita käsittelymenetelmiä. Sen lämmönjohtavuus on yleensä alhaisempi kuin korkean johtavuuden AlN-laadut, mikä tekee AlN:stä houkuttelevan, kun lämpöresistanssi tulee kriittisemmäksi suunnittelurajoitteeksi.
Piinitridi
Piinitridi tunnetaan korkeasta mekaanisesta sitkeydestä, vahvasta lämpöiskun kestävyydestä ja hyvästä stabiilisuudesta korkeissa lämpötiloissa. Sitä voidaan suosia sovelluksissa, joissa murtumiskestävyys ja rakenteellinen suorituskyky ovat erityisen tärkeitä, kun taas AlN valitaan usein, kun sähköeristys ja korkea lämmönjohtavuus on yhdistettävä.
Berylliumoksidi
Berylliumoksidi tarjoaa myös hyvän lämmönjohtavuuden sähköeristyksenä, mutta sen käyttö vaatii tiukkaa valvontaa, koska berylliumpitoinen pöly on vaarallista käsittelyn aikana. Sovellusvaatimukset ja valmistusturvallisuusehdot on siksi harkittava huolellisesti.
AlN-pohjaiset ratkaisut
AlN on erityisen hyödyllinen, kun suunnittelijat tarvitsevat vahvan tasapainon lämmönjohtavuuden, sähköeristyksen, alhaisen lämpölaajenemisen ja kemiallisen stabiilisuuden välillä kompaktissa keraamisessa rakenteessa.
Tästä syystä hyödyllisin vertailu on sovelluskohtainen. Jos ensisijainen vaatimus on sähköeristys kohtuullisilla lämpökuormilla, useat keramiikkamateriaalit voivat olla sopivia. Kun lämpötiheys kasvaa ja lämmönresistanssista tulee suuri suunnitteluongelma, lämmönjohtavuus voi saada paljon enemmän painoa. Kun kyseessä on suora sitoutuminen piihin, lämpölaajenemissuhteesta tulee toinen avaintekijä.
Kuinka insinöörien tulisi määrittää materiaali?
Hyödyllisen keraamisen eritelmän tulisi kuvata täydelliset suorituskykyvaatimukset sen sijaan, että nimeäisi vain materiaalia. Tämä auttaa vähentämään epäselvyyttä tuotannon aikana ja tekee toimittajien välisistä vertailuista mielekkäämpiä.
Aloita lämpötarpeesta
Määritä laitteen enimmäisteho, odotettu lämmöntuotanto, sallittu lämpötila, lämpöpolku, liitäntämateriaalit ja jäähdytyskokoonpano. Korkea johtavuusluokka ei välttämättä ratkaise lämpöongelmaa, jos hallitseva resistanssi sijaitsee toisessa rajapinnassa.
Määrittele sähkötarve
Jännite, taajuus, eristysetäisyys, dielektrinen lujuus, vuotovaatimukset ja ympäristöolosuhteet tulee ilmoittaa. RF-sovelluksissa on myös otettava huomioon dielektrisyysvakio ja dielektrinen häviö aiotulla taajuudella.
Määrittele mekaaniset ja mittavaatimukset
Määritä paksuus, pituus, leveys, tasaisuus, yhdensuuntaisuus, reiän geometria, reunaominaisuudet, pinnan karheus ja mittatoleranssit. Nämä tekijät voivat vaikuttaa sekä kokoonpanon luotettavuuteen että lämpökontaktiin.
Määrittele käsittely- ja pintavaatimukset
Jos komponentti metalloidaan, juotetaan, liimataan, juotetaan tai integroidaan monikerroksiseen kokoonpanoon, nämä jatkoprosessit tulee ilmoittaa ennen keraamisen laadun viimeistelyä. Pinnan kunto ja metalloinnin yhteensopivuus voivat olla yhtä tärkeitä kuin bulkkimateriaalin ominaisuudet.
| Specification Kategoria | Tärkeimmät määriteltävät kohteet | Tyypillinen suunnittelukysymys |
|---|---|---|
| Materiaali | Laatu, puhtaus, tiheys, lisäainejärjestelmä | Mikä materiaaliluokka täyttää aiotut lämpö- ja sähköolosuhteet? |
| Lämpö | Johtavuus, käyttölämpötila, lämpökierto | Missä on päälämmönvastus koko kokoonpanossa? |
| Sähköinen | Resistiivisyys, dielektrisyysvakio, dielektrisyyshäviö, rikkoutumisvaatimukset | Mitä eristyskykyä tarvitaan todellisella jännitteellä ja taajuudella? |
| Geometria | Pituus, leveys, paksuus, reiät, raot, säteet | Voidaanko muoto tuottaa johdonmukaisesti ilman vältettäviä jännityskeskittymiä? |
| Pinta | Karheus, tasaisuus, metalloinnin yhteensopivuus | Miten keraaminen käyttöliittymä tulee seuraavan kerroksen kanssa? |
| Laatu | Tarkastuspisteet, testausmenetelmä, toleranssit, dokumentaatio | Mitkä ominaisuudet vaativat tuotantotason todentamisen? |
On myös tärkeää erottaa materiaalin ominaisuudet ja valmiiden komponenttien tekniset tiedot. Lämmönjohtavuus voidaan raportoida koekappaleesta, kun taas tuotantoosalla on omat mitat, pinnan kunto ja valmistushistoria. Vahva tekninen spesifikaatio yhdistää laboratorion ominaisuudet laitteessa käytettävään todelliseen komponenttiin.
Mitä tulee varmistaa ennen tuotantoa?
- Lopullinen keraaminen laatu ja tavoitelämmönjohtavuus
- Sähköeristys ja dielektrisyysvaatimukset
- Valmiit mitat ja toleranssiluokka
- Pinnan viimeistely, tasaisuus ja reunavaatimukset
- Metallointi-, liitos-, juotos- tai liimausolosuhteet
- Käyttölämpötila ja lämpösykliolosuhteet
- Tarkastusmenetelmät ja hyväksymiskriteerit
Selkeiden eritelmien avulla keramiikan valmistaja ja suunnittelutiimi voivat keskustella samasta suunnittelutavoitteesta. Niiden avulla on myös helpompi tunnistaa, johtuuko ongelma materiaalin valinnasta, geometriasta, käsittelystä, liittämisestä vai järjestelmätason lämpösuunnittelusta.
Sovelluksiin, jotka vaativat hallittua lämpösiirtoa ja sähköeristystä,Alumiininitridikeramiikkavoi tarjota käytännöllisen yhdistelmän ominaisuuksia, joita on vaikea toistaa tavanomaisella yksitoimisella materiaalilla.
Mitkä suunnitteluperiaatteet auttavat maksimoimaan suorituskyvyn?
Hyvä keraaminen suunnittelu alkaa lämpö- ja sähköarkkitehtuurista materiaalin nimen sijaan. Luotettavimmat tulokset saadaan ymmärtämällä, kuinka lämpö, virta, mekaaninen kuormitus ja lämpötilan muutokset vaikuttavat kokoonpanon sisällä.
Pidä lämpöpolku suorana
Vähennä tarpeettomia kerroksia lämmönlähteen ja jäähdytyselementin välissä. Jokainen ylimääräinen materiaaliliitäntä voi lisätä kosketusresistanssia, liimauksen vaihtelua tai lämpöimpedanssia. Keraaminen paksuus tulee valita eristyksen ja mekaanisten vaatimusten mukaan pitäen samalla lämpötie tehokkaana.
Vältä tarpeetonta geometrista jännitystä
Keramiikka on vahvaa puristusta, mutta suhteellisen herkkää vetojännityksille ja äkillisille geometrisille siirtymille. Pyöristetyt kulmat, järkevä reikien sijoitus, sopiva seinämän paksuus ja hallitut asennuskuormat voivat parantaa komponenttien luotettavuutta.
Suunnittele käyttöliittymä, ei vain alusta
Lämpöteho riippuu voimakkaasti kontaktin laadusta. Korkean johtavuuden keramiikka voi heikentyä huonon sidoksen, onteloiden, epätasaisten pintojen, riittämättömän paineen tai heikosti johtavan rajapintakerroksen vuoksi. Pinnan tasaisuus ja liitosolosuhteet tulisi siksi käsitellä osana lämpösuunnittelua.
Suunnittele lämpöpyöräilyä
Komponentti, joka kestää yksittäisen korkean lämpötilan tapahtuman, voi silti epäonnistua toistuvan pyöräilyn jälkeen. Luotettavuustestauksen tulee heijastaa todellista lämpötila-aluetta, lämmitysnopeutta, jäähdytysnopeutta, viipymisaikaa ja mekaanisia rajoituksia, joita toiminnalla odotetaan.
Usein kysytyt kysymykset
Mihin alumiininitridia käytetään?
Alumiininitridia käytetään paikoissa, joissa insinöörit tarvitsevat sähköeristyksen ja tehokkaan lämmönsiirron. Yleisiä sovelluksia ovat tehopuolijohdesubstraatit, LED-paketit, laser- ja optoelektroniikkapaketit, puolijohdelaitteiden komponentit, RF-kokoonpanot ja erikoistuneet lämpörakenteet.
Miksi alumiininitridi sopii tehoelektroniikkaan?
Tehoelektroniikka tuottaa keskittynyttä lämpöä, mutta vaatii myös sähköisen eristyksen. Alumiininitridi voi tarjota lämpöä johtavan eristysalustan, joka auttaa lämpöä siirtymään aktiivisista laitteista kohti jäähdytysrakenteita ilman sähköä johtavaa alustaa.
Miten alumiininitridin lämpölaajeneminen verrattuna piin lämpölaajenemiseen?
Sen lämpölaajenemiskerroin on suhteellisen lähellä piin lämpölaajenemiskerrointa. Tämä yhteensopivuus voi vähentää lämpölaajenemiseroja puolijohdepakkauksissa verrattuna materiaaliyhdistelmiin, jotka laajenevat merkittävästi eri nopeuksilla.
Onko alumiininitridi sähköä johtavaa?
Tiheä alumiininitridi on sähköeriste, jolla on korkea sähkövastus. Tämä on yksi sen tärkeimmistä eduista elektronisissa substraateissa, joissa lämmön täytyy liikkua tehokkaasti samalla kun johtavat piirit pysyvät sähköisesti eristettyinä tukirakenteesta.
Minkä lämmönjohtavuuden alumiininitridilaadulla voidaan saavuttaa?
Tyypilliset tiheät arvot voivat olla noin 140 - 230 W/m·K, kun taas tietyt kaupalliset arvot voivat vaihdella. Lämmönjohtavuus riippuu puhtaudesta, mikrorakenteesta, tiheydestä, lisäaineista, prosessointiolosuhteista ja testimenetelmästä, joten suunnittelulaskelmissa tulee käyttää laatukohtaista spesifikaatiota.
Mikä voi vähentää alumiininitridin lämmönjohtavuutta?
Huokoisuus, epäpuhtauksiin liittyvät viat, sopimattomat toissijaiset faasit ja mikrorakenteen sironta voivat vähentää lämmön siirtymistä. Sen vuoksi jauheen laatu, hapenhallinta, sintrausolosuhteet ja tiivistys ovat tärkeitä tuotantotekijöitä.
Voidaanko materiaali työstää mukautettuihin muotoihin?
Kyllä. Tiheät keraamiset komponentit voidaan työstää mukautetuiksi levyiksi, reikiksi, rakoiksi, portaiksi ja muiksi geometrioiksi sopivilla erikoiskoneistusmenetelmillä. Koska materiaali on kovaa ja hauras, geometria- ja toleranssivaatimukset tulee huomioida yhdessä koneistuskyvyn kanssa.
Mitä mukautetulle keraamiselle komponentille tulisi määrittää?
Täydellinen spesifikaatio sisältää tavallisesti materiaalilaadun, lämmönjohtavuuden, sähkövaatimukset, mitat, toleranssit, tasaisuuden, pinnan viimeistelyn, reiät tai muut ominaisuudet, käyttölämpötilan, lämpökiertoolosuhteet, metallointi- tai liitosvaatimukset ja tarkastuskriteerit.
Onko lämmönjohtavuus ainoa ominaisuus, jolla on merkitystä?
Ei Lämmönjohtavuus on otettava huomioon yhdessä sähköeristyksen, dielektristen ominaisuuksien, lämpölaajenemisen, mekaanisen lujuuden, murtumiskäyttäytymisen, kemiallisen kestävyyden, mittatoleranssin, pinnan kunnon ja yhteensopivuuden kanssa loppupään kokoonpanoprosessien kanssa.
Tärkeimmät tekniset takeawayt
Edistynyt keramiikkavalinta tulee entistä tärkeämmäksi tehotiheyden, käyttölämpötilan ja pakkauksen monimutkaisuuden kasvaessa. Keskeinen suunnitteluhaaste ei usein ole pelkkä lämmön poistaminen, vaan lämmön poistaminen samalla kun säilytetään sähköinen eristys ja hallitaan mekaanista rasitusta.
- Korkea lämmönjohtavuus voi lyhentää lämpöpolkua aktiivisesta laitteesta jäähdytysrakenteeseen.
- Suuri sähkövastus tukee eristettyjä teho- ja elektroniikkarakenteita.
- Piitä lähellä oleva CTE voi auttaa hallitsemaan puolijohdekokoonpanojen lämpömekaanista epäsopivuutta.
- Puhtaus, tiheys, lisäaineet ja mikrorakenne vaikuttavat voimakkaasti lopullisen materiaalin suorituskykyyn.
- Pinnan viimeistely, tasaisuus, geometria ja liitosmenetelmät voivat määrittää todellisen kokoonpanon suorituskyvyn.
- Sovelluskohtainen testaus on välttämätöntä, kun käyttöolosuhteisiin liittyy korkea lämpötila, nopea lämpökierto, korkea jännite tai vaativat kemialliset ympäristöt.
Insinööreille, jotka suunnittelevat lämpösubstraatteja, puolijohdelaitteiden osia, elektroniikkapaketteja tai tarkkuuskeraamisia rakenteita,Alumiininitridikeramiikkaansaitsee arvioinnin, kun lämmönjohtavuuden ja sähköeristyksen on toimittava yhdessä samassa komponentissa.
Materiaalin valinta tulee aina viimeistellä todellisten käyttöolosuhteiden, kokoonpanokokoonpanon ja laatukohtaisten teknisten tietojen perusteella.
Keskustele keraamisten komponenttien vaatimuksista
GREENWAY®tukee edistyneitä keraamisia sovelluksia, joihin kuuluvat lämmönhallinta, sähköeristys, lämmitysrakenteet ja tarkkuuselektroniset komponentit. Jaa piirustuksesi, mitat, materiaalivaatimuksesi, käyttöolosuhteet ja sovellustavoitteesi aloittaaksesi komponenttiin räätälöidyn teknisen keskustelun.
ota meihin yhteyttä
