Valitsemalla aJuotos lämmityselementtialkaa todellisen juotosprosessin ymmärtämisestä sen sijaan, että valitaan komponentti pelkän tehon mukaan. Vaadittu liitoslämpötila, työkappaleen koko, lämpökuorma, syöttöjännite, fyysiset mitat, mittausmenetelmä ja toimintajakso vaikuttavat kaikki lämmityssydämen soveltuvuuteen. Harkittu valintaprosessi auttaa laitesuunnittelijoita tunnistamaan yhteensopivia komponentteja, määrittämään mitattavia suorituskykyvaatimuksia ja estämään vältettäviä ongelmia kokoonpanon ja käytön aikana.
Tässä oppaassa kerrotaan, kuinka määritellään sovelluksen vaatimukset, arvioidaan keraamisia rakennelmia, verrataan sähköisiä ja mekaanisia eritelmiä, arvioidaan lämpötilan säätöä ja tarkistetaan komponentti ennen integrointia. Se kattaa myös yleiset valintavirheet, tarkastusmenettelyt ja käytännön kysymykset vaihtamisesta ja yhteensopivuudesta.
Sisällysluettelo
Valitse aihe alta siirtyäksesi suoraan asiaankuuluvaan osioon.
- Määritä ensin juotossovellus
- Määritä todellinen lämmöntarve
- Yhdistä jännite, vastus ja teho
- Arvioi keraamiset materiaalit ja rakenne
- Vahvista mitat ja sähköliitännät
- Harkitse lämpötilan tunnistusta ja ohjausta
- Vertaa teknisiä tietoja ilman arvailuja
- Tarkista suorituskyky ennen integrointia
- Vältä yleisiä valintavirheitä
- Usein kysytyt kysymykset
- Lopullinen tekninen tarkistuslista
1. Määritä ensin juotossovellus
Ensimmäinen päätös ei ole se, mikä lämmitin ostaa, vaan se, mitä valmiin työkalun on saatava aikaan. Kaksi juotostyökalua voivat käyttää keraamista lämmitystekniikkaa, mutta ne palvelevat hyvin erilaisia tarkoituksia. Toinen voi käsitellä hienoja elektronisia liitäntöjä, kun taas toisen on siirrettävä lämpöä suurempiin liittimiin tai johtimiin. Niiden lämpövaatimukset, kärjen rakenteet ja ohjausvaatimukset voivat siksi vaihdella huomattavasti.
Tunnista työkappaleen ja liitoksen ominaisuudet
Aloita dokumentoimalla liitettävät materiaalit, likimääräinen liitoskoko, kosketusalueen muoto ja työkappaleen absorboima lämmön määrä. Pieni kuparityyny ja iso metalliliitin eivät poista lämpöä työkärjestä samalla nopeudella.
Työkappaleen paksuus ja lämmönjohtavuus ovat erityisen tärkeitä. Materiaalit, jotka johtavat lämpöä nopeasti pois, saattavat vaatia työkalun, jolla on erilainen talteenottoprofiili kuin pienissä lämpöeristetyissä liitoksissa. Lämmitin tulee arvioida suunnitellun kärjen geometrian rinnalla, koska pelkkä lämmöntuotto ei ratkaise sitä, kuinka tehokkaasti energia saavuttaa liitoksen.
Kuvaile suunniteltu käyttöjakso
Harkitse, toimiiko laite ajoittain vai suorittaako toistuvia juotostoimia pitkän ajan kuluessa. Kirjaa ylös odotettu käynnistystaajuus, tyypillinen lämmityksen kesto, jäähdytysvälit ja ympäristöolosuhteet. Nämä tiedot auttavat määrittämään, onko suunnittelussa etusijalle asetettava nopea lämpeneminen, lämpötilan vakaus jatkuvan työn aikana vai palautuminen toistuvan työkappaleen kosketuksen jälkeen.
- Määritä työkappaleen materiaalit ja liitoskoot.
- Tunnista juotostyökalun tyyppi ja sen käyttöympäristö.
- Arvioi kuinka usein työkalu lämpenee, jäähtyy ja palaa toimintaan.
- Määritä vaadittu lämpötilan säätömenetelmä ja hyväksyttävä lämpövaihtelu.
- Kirjaa ylös kaikki komponenttien kokoa, painoa, eristystä tai johtoreittiä koskevat rajoitukset.
Selkeä sovellusohje antaa myöhemmille sähköisille ja mekaanisille tarkastuksille käytännön tarkoituksen. Ilman sitä komponentti voi vastata nimellisarvoa, mutta toimia huonosti valmiissa työkalussa.
2. Määritä todellinen lämmöntarve
Lämpötilavaatimuksissa on tehtävä ero lämmittimen, työkärjen ja juotosliitoksen välillä. Näillä paikoilla on erilaiset lämpöolosuhteet, joten niiden lämpötiloja ei pidä pitää identtisinä.
Lämmitin tuottaa lämpöenergiaa, kärki siirtää tämän energian ja liitos vastaanottaa sen ollessaan vuorovaikutuksessa työkappaleen ja juotteen kanssa. Lämpöä menetetään myös ympäröiville komponenteille ja ympäristölle. Tuloksena oleva lämpötila liitoksessa riippuu pikemminkin koko järjestelmästä kuin lämmittimen spesifikaatiosta erikseen.
Erota vaadittu asetusarvo komponentin rajasta
Ohjauksen asetuspiste kuvaa lämpötilaa, jota laitteen on tarkoitus ylläpitää sille määrätyssä mittauspisteessä. Lämmittimen sallittu käyttölämpötila määrittää erilaisen rajan. Valmistusprosessi, kuten keraaminen sintraus, sisältää vielä toisen lämpötila-alueen, eikä sitä tule käyttää päättelemään valmiin komponentin toimintarajaa.
Määritä normaali toiminta-alue, vaadittu maksimikäyttötila ja paikka, jossa lämpötila on mitattava. Selvitä myös, vaatiiko sovellus vakaan lämpötilan valokontaktin aikana, nopeaa palautumista lämpöä vaativan liitoksen jälkeen vai molempia.
Arvioi lämpövastetta kontekstissa
Lämpenemisaika mittaa, kuinka kauan kokoonpanolla kestää tietyn lämpötilan saavuttaminen ilmoitetusta käynnistystilasta. Palautumisaika kuvaa, kuinka lämpötila reagoi, kun kärki menettää lämpöä käytön aikana. Nämä ovat toisiinsa liittyviä, mutta erilaisia suorituskykymittareita.
Esimerkiksi lämmitin voi saavuttaa asetuspisteensä nopeasti, kun työkappaletta ei ole läsnä, mutta lämpötila laskee huomattavasti, kun se koskettaa suurta metalliliitintä. Tämä käyttäytyminen saattaa heijastaa lämpökuormitusta, kärjen rakennetta, koskettimen laatua tai ohjausvastetta, ei riittämätöntä maksimilämpötilaluokitusta.
Valintaperiaate:Määritä vaadittu lämpötila tunnetussa mittauspisteessä ja edustavalla työkuormalla. Lämpötilaluku ilman testiolosuhteita ei riitä kokonaisten juotosjärjestelmien vertailuun.
Harkitse sekä lämpökapasiteettia että lämmönsiirtoa
Komponentin lämpötilan nostamiseen tarvittava energia riippuu osittain sen massasta ja materiaaliominaisuuksista. Suurempi kärki tai pidike vaatii yleensä enemmän energiaa saavuttaakseen saman lämpötilan muutoksen kuin vastaavasta materiaalista valmistettu pienempi osa.
Komponenttien koon pienentäminen ei kuitenkaan yksin takaa parempaa suorituskykyä. Suunnitelman tulee edelleen siirtää hyötylämpöä liitokseen, säilyttää riittävä mekaaninen lujuus ja tukea suunniteltua käyttösykliä. Valitse lämmitin ja siihen liittyvä kärki koordinoiduksi lämpökokoonpanoksi.
4. Arvioi keraamiset materiaalit ja rakenne

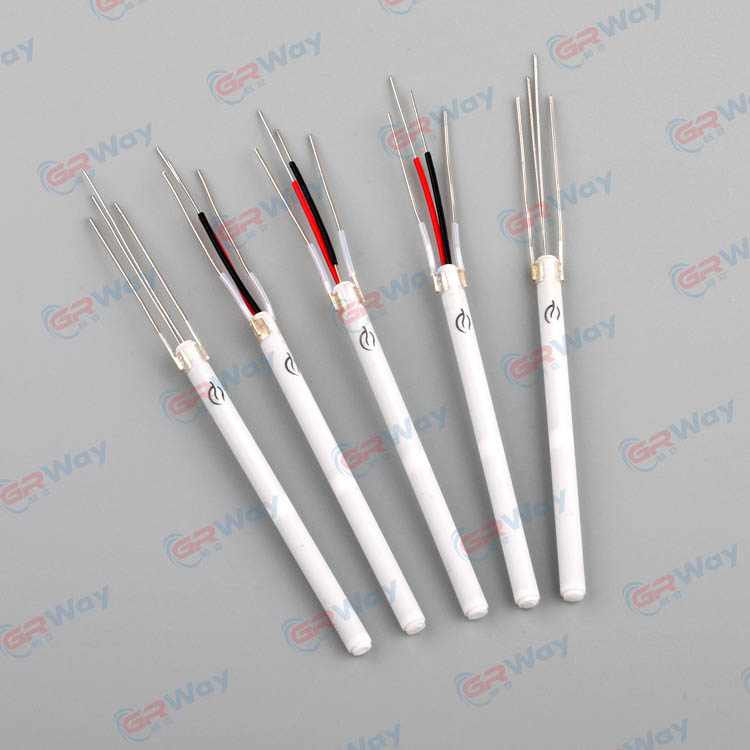

Keraaminen lämmitystekniikkaa käytetään pienikokoisissa lämmityskokoonpanoissa, koska keraaminen runko voi eristää sähköä samalla kun se tukee integroitua resistiivistä lämmitysrakennetta. Lopullinen käyttäytyminen riippuu materiaalin koostumuksesta, lämmityskerroksen suunnittelusta, valmistusprosessista, mitoista ja valmiin komponentin laadusta.
Ymmärrä alumiinioksidikeraaminen rakenne
Alumiinioksidia tai alumiinioksidia (Al2O3) käytetään monissa sähkölämmityskomponenteissa. Sen sähköeristys ja lämpöominaisuudet tekevät siitä sopivan useisiin pienikokoisiin lämmitysmalleihin. Valmiin osan tarkat ominaisuudet riippuvat keraamisesta koostumuksesta, työstöolosuhteista, geometriasta ja rakenteesta.
Yksi valmistustapa asettaa johtavan resistiivisen kuvion keraamiseen materiaaliin ja integroi kerrokset kontrolloidun korkean lämpötilan sintrausprosessin kautta. Tämä rakenne voi yhdistää lämmityspiirin ja eristävän rungon kompaktiksi kokoonpanoksi.
Tähän keraamiseen lämmitinsarjaan liittyvissä tuotetiedoissa mainitaan 95-prosenttinen alumiinioksidi päämateriaaliksi ja kuvataan painettua lämmityskerrosta, joka on integroitu korkean lämpötilan sintrauksella. Siinä todetaan myös, että lämmittimen pinta voi nousta jopa 800 °C:seen 30 sekunnissa. Lukua tulee verrata tiettyyn malliin ja sen mittausolosuhteisiin, ennen kuin sitä käytetään suunnittelu- tai hyväksymisvaatimuksena.
Tarkista lämmityskerros ja eristys yhdessä
Resistiivinen kerros määrittää tärkeitä sähköisiä ja lämpöä tuottavia ominaisuuksia. Sen kuvio, mitat ja suhde keraamiseen runkoon vaikuttavat vastukseen ja lämmön jakautumiseen. Sillä välin eristävän rakenteen on täytettävä valmiin sovelluksen sähkövaatimukset.
Materiaalin valinta ei yksinään todista, että tietty komponentti on sopiva. Keramiikkalaatua, rakennetta ja valmistusprosessia tulee arvioida odotettuun käyttölämpötilaan, sähköiseen rasitukseen, lämpökiertoon ja mekaanisiin asennusolosuhteisiin nähden.
Harkitse lämpöä ja mekaanista rasitusta
Keraamiset materiaalit voivat tarjota hyödyllistä suorituskykyä korkeissa lämpötiloissa, mutta ne voivat olla herkkiä iskuille, taipumiselle ja keskittyneille mekaanisille kuormituksille. Suunnittelun tulee siksi välttää lämmittimeen kohdistuvaa tarpeetonta rasitusta asennuksen ja käytön aikana.
Myös toistuva lämmitys ja jäähdytys voivat vaikuttaa kokoonpanoon. Keraaminen runko, resistiivinen kerros, liitokset, pidike ja ympäröivät metalliosat voivat reagoida eri tavalla lämpötilan muutoksiin. Niiden yhdistetyn rakenteen on mukauduttava suunniteltuun käyttöjaksoon ilman, että se luottaa todentamattomiin oletuksiin käyttöiästä.
Katso tuotteen tausta, materiaalitiedot ja valmistajan ilmoittama laajuus osoitteessaGREENWAY®.
5. Vahvista mitat ja sähköliitännät
Fyysinen istuvuus on yhtä tärkeä kuin sähköinen yhteensopivuus. Vaaditun jännitteen ja resistanssin täyttävä lämmitin voi silti olla sopimaton, jos se ei mahdu kunnolla kahvaan, kärkikokoonpanoon tai ympäröivään pidikkeeseen.
Tarkista täydellinen mekaaninen liitäntä
Tarkista keraamisen rungon pituus ja halkaisija, sisäänvientisyvyys, päädyn geometria, lyijyn ulostuloasento, eristysholkki ja kiinnitysjärjestely. Mittaa osat, jotka määrittävät kohdistuksen ja kosketuksen, älä vain yleisiä ulkomittoja.
Välys on tärkeä, koska lämmittimen tulee istua ilman liiallista voimaa tai ei-toivottua liikettä. Liian tiukka asennus voi aiheuttaa mekaanista rasitusta, kun taas liian löysä käyttöliittymä voi vähentää lämpökosketusta tai antaa komponentin siirtyä käytön aikana.
Tarkista johdot ja liitäntäkohdat
Lyijymateriaalin, pituuden, reitityksen, päätemenetelmän ja eristyksen tulee sopia työkalun sähköiseen suunnitteluun. Johtojen tulee saavuttaa liitäntäpisteensä ilman liiallista jännitystä, jyrkkää taipumista tai kosketusta sallitun lämpötila-alueen ulkopuolella oleviin pintoihin.
Jos käytössä on useita sähköpiirejä, erota virtaliitännät kaikista anturiliitännöistä. Varmista, että nastajärjestely vastaa asianmukaista piirustusta sen sijaan, että olettaisit, että samannäköisillä osilla on sama johdotus.
Vahvista käyttöliittymä työkärjellä
Pidin- ja kärkijärjestely tarjoaa fyysisen reitin, jonka kautta lämpö saavuttaa työkappaleen. Kosketusolosuhteet, työntösyvyys, pinnan kunto ja komponenttien kohdistus voivat vaikuttaa lämpövastukseen.
Vaihtoa varten vertaa alkuperäistä osanumeroa ja teknistä piirustusta aina kun mahdollista. Samanlainen ulkonäkö ei takaa vastaavaa vastusta, anturin käyttäytymistä, eristystä tai mekaanista sovitusta. Mittojen yhteensopivuus ei yksinään ole riittävä peruste vaihtamiselle.
7. Vertaa teknisiä tietoja ilman arvailuja
Hyödyllisen vertailusivun tulee erottaa vahvistetut tekniset tiedot määrittämättömistä arvoista. Tämä helpottaa vaihtoehtoisten mallien arviointia ilman, että samanlaiset tuotenimet tai ulkomitat tarkoittavat samaa suorituskykyä.
| Arviointikohde | Tallennettavat tiedot | Vahvistuksen syy |
|---|---|---|
| Sovellus | Työkalun tyyppi, työkappale, tyypillinen sauman koko, käyttöjakso | Määrittää todelliset lämpövaatimukset. |
| Sähköluokitus | Nimellisjännite, nimellisteho, vastus, toleranssi | Vahvistaa yhteensopivuuden virtalähteen ja käyttöpiirin kanssa. |
| Lämpötila-alue | Vaadittu asetusarvo, sallittu toiminta-alue, mittauspiste | Erottaa sovellusvaatimuksen komponenttirajasta. |
| Lämpövaste | Lämpenemisaika, palautumiskäyttäytyminen, määritellyt testiolosuhteet | Tukee mielekkäitä suorituskykyvertailuja. |
| Mekaaniset mitat | Pituus, halkaisija, päädyn geometria, sisäänvientisyvyys, toleranssit | Vahvistaa, että osa sopii suunniteltuun kokoonpanoon. |
| Liitännät | Johdinjärjestely, johdintyyppi, pääte, eristys | Vähentää integrointivirheitä ja sopimattomia johdotuksen muutoksia. |
| Tunnistus ja ohjaus | Anturin tyyppi, anturin sijainti, ohjaimen yhteensopivuus | Tukee tarkkaa lämpötilan palautetta ja säätöä. |
| Laadun varmistus | Tarkastuskriteerit, testausmenetelmä, hyväksymisrajat | Määrittää, kuinka vaatimustenmukaisuus arvioidaan. |
Todelliset arvot, mittatoleranssit ja testirajat tulee vahvistaa tarkasteltavana olevan mallin teknisissä asiakirjoissa.
Arvioi vastaavat käyttöolosuhteet
Kahden komponentin vertaaminen on hyödyllistä vain, kun niiden tulokset mitataan yhdenmukaisissa olosuhteissa. Käynnistyslämpötila, virtalähde, säätimen asetukset, kärjen geometria, anturin sijainti ja käytetty lämpökuorma voivat kaikki vaikuttaa lopputulokseen.
Esimerkiksi keraamisesta pinnasta tehtyä lämpenemismittausta ei pitäisi verrata suoraan työskentelykärjestä tehtyyn mittaukseen, ellei testimenetelmä anna sille pätevää perustaa. Samoin kuormittamaton lämpötilatesti ei voi täysin kuvata palautumista toistuvassa kosketuksessa työkappaleeseen.
Käytä julkaistuja määrityksiä alustavaan seulomiseen ja käytä sitten määritettyä validointimenettelyä varmistaaksesi soveltuvuuden todelliseen sovellukseen.
8. Tarkista suorituskyky ennen integrointia
Ennen kuin komponentti hyväksytään tuotantokäyttöön, varmista, että sen sähköinen, mekaaninen ja lämpökäyttäytyminen on suunnitteluvaatimusten mukainen. Tarkka menettely riippuu laitteesta, mutta jäsennelty arviointi auttaa erottamaan spesifikaatioiden yhteensopimattomuudet kokoonpanoongelmista.
- Tarkista dokumentaatio:Vahvista komponenttien tunniste, sähköiset arvot, mitat, liitännät, lämpötilarajat ja anturin tiedot.
- Tarkista fyysinen kunto:Tarkista, onko näkyviä halkeamia, vaurioituneita eristeitä, vääntyneitä johtimia, likaa tai muita vikoja, jotka voivat vaikuttaa asennukseen tai turvallisuuteen.
- Tarkista sähkön jatkuvuus:Käytä määritettyä mittausmenetelmää lämmityspiirin ja asiaankuuluvien liitäntöjen tarkistamiseen. Vertaa tulosta mallin nimellisvastukseen ja sallittuun toleranssiin.
- Tarkista koottu sopivuus:Varmista kohdistus, kiinnitys, välykset, johtojen reititys ja suunniteltu kosketus lämmittimen ja ympäröivien osien välillä.
- Suorita kontrolloitu lämmitystesti:Käytä hyväksyttyä syöttöä, ohjausasetuksia, anturijärjestelyä ja lämpötilan mittausmenetelmää.
- Arvioi suunniteltu työmäärä:Mittaa lämpötilan käyttäytymistä edustavien juotostoimintojen aikana, mukaan lukien talteenotto sen jälkeen, kun lämpö on siirretty työkappaleeseen.
- Dokumentoi tulos:Kirjaa muistiin testiolosuhteet, mittaukset, havaittu käyttäytyminen ja määriteltyjen hyväksymiskriteerien noudattaminen.
Käytä toistettavia mittausmenetelmiä
Lämpötilamittaukset voivat vaihdella instrumentin tyypin, anturin sijainnin, kosketuspaineen ja vasteajan mukaan. Luo johdonmukainen menetelmä ennen komponenttien vertailua. Jos mittauslaitetta ei ole valittu, määritä testille vaadittu mittausalue, tarkkuus ja vasteominaisuudet.
Sähkötarkastuksissa on myös noudatettava asianmukaista menettelyä. Resistanssilukemat voivat vaihdella lämpötilan ja mittausolosuhteiden mukaan, joten komponentti tulee arvioida oikeisiin vertailuolosuhteisiin nähden.
Erottele lämmittimen viat järjestelmäongelmista
Kun koottu työkalu ei saavuta vaadittua lämpötilaa, tarkasta koko lämmityspiiri sen sijaan, että syynä olisi vika automaattisesti. Mahdollisia syitä ovat sopimaton virtalähde, löysät liitännät, epäsopiva anturi, väärät säätimen asetukset, huono lämpökosketus tai sopimaton kärki.
Tämä diagnostinen lähestymistapa auttaa tunnistamaan todellisen ongelman ja välttämään yhteensopivan komponentin vaihtamisen, kun vika on muualla järjestelmässä.
9. Vältä yleisiä valintavirheitä
Valinta pelkästään tehon perusteella
Teho on vain yksi osa spesifikaatiota. Komponentilla voi olla riittävä nimellisteho, mutta se ei silti toimi vaaditulla tavalla, koska kärki, lämpöliitäntä tai ohjain ei sovellu. Vertaa lämpövastetta ja koko järjestelmän kokoonpanoa sekä sähköisiä arvoja.
Lämmittimen lämpötilan sekoittaminen kärjen lämpötilaan
Lämmittimen pintalämpötila ei välttämättä ole sama kuin työkärjen lämpötila, eikä myöskään juotosliitoksen lämpötila. Tunnista aina ilmoitettuun lämpötilaan liittyvä mittauspaikka ja käyttöolosuhteet.
Olettaen, että samanlaiset mallit ovat keskenään vaihdettavissa
Eri työkalumalleista peräisin olevat komponentit voivat olla muodoltaan samanlaisia, mutta ne voivat erota vastus, johdinkokoonpano, anturin ominaisuudet, tehovaatimukset tai eristys. Vahvista tekniset tiedot ennen kuin hyväksyt vaihdon.
Lämpökontaktin huomioiminen
Lämmitin voi toimia eri tavalla, kun se asetetaan pidikkeen tai kärkikokoonpanon sisään, jossa on huono kontakti. Tarkista liitäntä, sisäänvientisyvyys, kohdistus ja kokoonpanotoleranssit ennen kuin teet muutoksia sähköjärjestelmään.
Käyttöjännitteen muuttaminen heikon lämmityksen kompensoimiseksi
Syöttöjännitteen lisääminen ilman suunnittelun tarkistamista voi aiheuttaa liiallista sähkö- ja lämpörasitusta. Tutki nimellissyöttö, piirikytkennät, ohjausvaste ja lämmönsiirtotie ennen kuin muutat toimintaolosuhteita.
Hyväksymme tekniset tiedot ilman testiolosuhteita
Lämpötila- tai lämpenemisvaatimusta on vaikea tulkita, ellei lähtöolosuhteita, mittauspistettä, syöttöolosuhteita ja testausmenetelmää tunneta. Pyydä asiaankuuluvat mallikohtaiset tiedot ja määritä mitattavissa olevat hyväksymiskriteerit valmiille työkalulle.
10. Usein kysytyt kysymykset
Mitä tietoja tarvitaan oikean lämmittimen valitsemiseen juotostyökalulle?
Aloita työkalun mallista tai kokoonpanopiirustuksesta, nimellissyöttöjännitteestä, tehotarpeesta, lämmönvastuksesta, fyysisistä mitoista, johdinjärjestelystä, anturin tyypistä ja vaaditusta toiminta-alueesta. Tieto työkappaleesta ja tyypillisestä käyttösyklistä auttaa määrittämään, onko lämpökäyttäytyminen sopiva aiottuun käyttötarkoitukseen.
Onko tehokkaampi lämmitin aina parempi vaihtoehto?
Ei. Suurempi nimellisteho voi tarjota suuremman lämmityskapasiteetin, mutta se ei takaa parempaa lämpötilan vakautta tai palautumista. Virtalähteen, ohjauspiirin, lämpörajapinnan, kärjen geometrian ja työkuorman on oltava yhteensopivia lämmittimen kanssa. Valitse vaaditun suorituskyvyn mukaan tehon maksimoimisen sijaan.
Miksi nimellisjännitteellä ja resistanssilla on merkitystä?
Jännite ja vastus määräävät virran ja sähkötehon resistiivisessä piirissä määritellyissä olosuhteissa. Epäsopivuus voi johtaa riittämättömään lämmitykseen tai liialliseen sähkörasitukseen. Molemmat arvot tulee verrata komponenttien dokumentaatioon ja todelliseen tehonsäätöjärjestelyyn.
Mitä keraaminen lämmitysrakenne tarjoaa?
Keraaminen lämmitysrakenne voi yhdistää resistiivisen kerroksen sähköä eristävään runkoon kompaktissa rakenteessa. Sen todellinen lämpövaste, eristyskyky ja mekaaninen kestävyys riippuvat materiaaleista, rakenteesta, valmistusprosessista ja valmiista kokoonpanosta. Nämä ominaisuudet on tarkistettava tietyn osan osalta.
Voidaanko vaihtolämmitin valita pelkkien mittojen perusteella?
Ei. Mitat määrittävät vain osan mekaanisesta sovituksesta. Jännitteen, resistanssin, tehon, anturin yhteensopivuuden, johdinkokoonpanon, eristysvaatimusten ja käyttörajojen on myös vastattava. Tarkista komponenttien dokumentaatio ja varmista suorituskyky aiotussa kokoonpanossa.
Miten lämpenemisaikaa tulisi verrata eri mallien välillä?
Käytä samaa aloituslämpötilaa, syöttöolosuhteita, mittauspaikkaa, säätimen asetuksia ja määritettyä tavoitelämpötilaa. Tarkista myös, koskeeko ilmoitettu aika lämmittimen pintaa, kärkeä tai muuta kohtaa. Johdonmukaiset ehdot ovat olennaisia mielekkään vertailun kannalta.
Mikä voi aiheuttaa epäjohdonmukaisen juotoslämpötilan?
Mahdollisia syitä ovat epävakaa virransyöttö, vaurioituneet liitännät, anturiongelmat, yhteensopimattomat ohjausasetukset, huono lämpökosketus ja työkuormaan sopimaton kärki. Tarkasta koko kokoonpano ja testaa toistettavissa olosuhteissa ennen kuin päätät, että itse lämmitin on epäonnistunut.
Miten sisään tulevan lämmityskomponentin laatu voidaan tarkistaa?
Noudata dokumentoituja hyväksymiskriteerejä, jotka kattavat tunnisteen, näkyvän tilan, mitat, sähköiset ominaisuudet, liitännät ja sovellettavat eristysvaatimukset. Suorita tarvittaessa kontrolloitu toimintatesti yhteensopivassa kokoonpanossa. Kirjaa testiolosuhteet ja tulokset muistiin, jotta vaatimustenmukaisuus voidaan arvioida johdonmukaisesti.
Todistaako korkea maksimilämpötila lämmittimen sopivuuden?
Ei. Maksimilämpötila on vain yksi suunnitteluparametri. Aiottu toiminta-alue, lämpötilan säätömenetelmä, lämmön talteenotto, fyysinen yhteensopivuus, sähkövaatimukset ja turvallisuusrajat on myös otettava huomioon. Komponentin tulee vastata varsinaisen työkalun ja juotosprosessin tarpeita.
11. Lopullinen tekninen tarkistuslista
Sopivan lämmityskomponentin tulee täyttää juotosprosessin, sähköjärjestelmän, mekaanisen kokoonpanon ja lämpötilan säätöjärjestelyn vaatimukset yhdessä. Käytä tätä viimeistä tarkistuslistaa ennen kuin vahvistat komponentin laitekehitystä tai vaihtoa varten.
- Sovellus ja odotettu lämpötyökuormitus on määritelty selkeästi.
- Tarvittava käyttölämpötila ja mittauspaikka ilmoitetaan.
- Nimellisjännite, vastus, teho ja ohjausmenetelmä ovat yhteensopivia.
- Keraaminen rakenne ja käyttörajat sopivat aiottuihin olosuhteisiin.
- Komponentin mitat, kiinnitysmenetelmä, eristys ja johdinasennot vastaavat kokoonpanoa.
- Anturi ja säädin ovat yhteensopivia, kun käytetään lämpötilan palautetta.
- Lämpeneminen, lämpötilan pysyvyys ja talteenotto on arvioitu sopivilla testiolosuhteilla.
- Tarkastus- ja hyväksymiskriteerit on dokumentoitu toistettavaa todentamista varten.
Huolellinen valinta riippuu siitä, miten lämmityskomponentti on vuorovaikutuksessa koko juotostyökalun kanssa. Hyvässä päätöksessä otetaan huomioon sovelluksen lämpövaatimukset, sähkörajat, keraaminen rakenne, mekaaninen liitäntä, ohjausjärjestelmä ja mitattavissa olevat suorituskykyvaatimukset sen sijaan, että luottaisivat yhteen erittelyyn.
