Lämmityskomponentin valintaan kuuluu muutakin kuin tavoitelämpötilan määrittäminen.Keraamiset lämmityslevyton arvioitava suhteessa lämpövasteeseen, alustan ominaisuuksiin, sähkövaatimuksiin, asennusolosuhteisiin ja ympäristöön, jossa valmis laite toimii.
Keraamisia lämmityskomponentteja käytetään pienikokoisissa laitteissa, teollisuustyökaluissa, laboratoriolaitteissa ja muissa järjestelmissä, jotka vaativat hallittua lämpöä rajoitetussa tilassa. Niiden suorituskyky riippuu keraamisesta materiaalista, upotetusta vastuselementistä, mitoista, tehonsyötöstä, lämmönsiirtoreitistä ja lämpötilan säätöstrategiasta. Äänenvalintaprosessi alkaa laitteen todellisista käyttöolosuhteista ja jatkuu sähkösuunnittelun, mekaanisen integroinnin, lämpötestauksen ja käyttöiän arvioinnin kautta.
Sisällysluettelo
Valitse osio siirtyäksesi suoraan sovelluksesi kannalta tärkeimpiin teknisiin näkökohtiin.
- Lämmitysvaatimusten ymmärtäminen
- Kuinka keraamiset lämmityskomponentit toimivat
- Materiaalit ja lämpöominaisuudet
- Mitat, geometria ja kosketusalue
- Tarkastettavat suorituskykyparametrit
- Sovellukset eri toimialoilla
- Käytännön valinnan tarkistuslista
- Asennus ja lämpötilan säätö
- Yleisiä suunnittelu- ja integrointivirheitä
- Testaus, huolto ja käyttöikä
- Usein kysytyt kysymykset
1. Aloita todellisista lämmitysvaatimuksista
Ennen kuin valitset lämmityselementin, määrittele lämpötehtävä, joka sen on suoritettava. Pienen metallityökalun lämmittämiseen suunniteltu komponentti voi kohdata hyvin erilaisia vaatimuksia kuin veden lämmittämiseen, laboratoriolämpötilan ylläpitämiseen tai laajan pinnan lämmittämiseen käytettävä komponentti. Aiottu sovellus määrittää tarvittavan lämmitysalueen, tehonsyötön, lämpötila-alueen, vasteajan ja mekaanisen järjestelyn.
On hyödyllistä erottaa lämmityselementin lämpötila ja työpinnalla vaadittava lämpötila. Nämä arvot voivat vaihdella huomattavasti, koska lämmön täytyy kulkea kosketinrajapintojen, koteloiden, nesteiden, ilmarakojen tai muiden materiaalien läpi ennen kuin se saavuttaa kohteen.
Määritä toimintaprofiili
Kuvaa, kuinka laitetta käytetään normaalin käyttöjakson aikana. Jatkuva käyttö, toistuvat lyhyet lämmitysjaksot, ajoittainen aktivointi ja usein kylmäkäynnistykset asettavat erilaisia vaatimuksia elementille ja sitä ympäröivälle rakenteelle. Odotettu ympäristön lämpötila ja käytettävissä oleva jäähdytys vaikuttavat myös lopulliseen käyttötilaan.
- Tavoitelämpötila:Tunnista vaadittu lämpötila työkappaleesta, nesteestä tai kosketuspinnasta sen sijaan, että luottaisi vain lämmittimen nimellisarvoon.
- Lämmittelyvaatimus:Määritä, kuinka nopeasti järjestelmän on saavutettava toiminta-alue kylmäkäynnistyksestä.
- Käyttömäärä:Kirjaa muistiin lämmitysjaksojen kesto ja tiheys, mukaan lukien jaksojen väliset tauot.
- Lämpökuorma:Harkitse lämmitettävän esineen massaa, lämpöhäviöitä ja mahdollisesti tulevaa materiaalia, joka on lämmitettävä.
- Fyysiset rajoitukset:Määritä käytettävissä oleva asennustila, sallittu paino, sähkönsyöttö ja asennusjärjestely.
Nämä vaatimukset tarjoavat käytännön perustan mallien vertailulle. Ilman niitä korkea maksimilämpötila tai korkea tehoarvo ei yksinään voi määrittää, onko lämmityskomponentti sopiva sovellukseen.
Kuinka keraamiset lämmityskomponentit toimivat
Tyypillinen keraaminen lämmityskokoonpano yhdistää sähköisesti resistiivisen elementin keraamiseen runkoon tai alustaan. Kun sähkövirta kulkee resistiivisen materiaalin läpi, sähköenergia muuttuu lämmöksi. Tuloksena oleva lämpö kulkee komponentin läpi ja ympäröivään rakenteeseen tai aiottuun kohteeseen.
Todellinen rakenne vaihtelee suunnittelun mukaan. Joissakin tuotteissa käytetään keraamiseen alustaan integroitua painettua vastuskuviota, kun taas toisissa keraamisissa lämmitinarkkitehtuureissa käytetään erilaisia vastusmateriaaleja tai elementtijärjestelyjä. Materiaaliyhdistelmä, valmistusprosessi ja aiotut käyttöolosuhteet on vahvistettava kyseiselle mallille.
Vastuselementti tuottaa lämpöä
Resistiivinen elementti on lämmitystoiminnon keskeinen osa. Sen sähkövastus, geometria ja kytkentäjärjestely vaikuttavat lämmön muodostumiseen ja jakautumiseen. Paikalliset erot vastuskuviossa voivat aiheuttaa lämpötilan vaihtelua aktiivisen pinnan yli, joten elementtien sijoittelulla on yhtä suuri merkitys kuin kokonaisteholla.
Keraaminen rakenne tukee elementtiä
Keraaminen alusta pitää resistiivisen rakenteen sen suunnitellussa kokoonpanossa ja myötävaikuttaa komponentin lämpö- ja sähkökäyttäytymiseen. Esimerkiksi alumiinioksidipohjaisissa malleissa voidaan yhdistää hyödyllisiä lämpöominaisuuksia sähköeristykseen. Keraaminen koostumus ja rakenne kuitenkin vaihtelevat eri tuotteissa, eikä yhden lajin ominaisuuksia pitäisi automaattisesti määrittää toiseen.
Lämmön täytyy kulkea kohteeseen
Vaikka elementti tuottaa riittävästi lämpöä, huono lämpökontakti voi hidastaa järjestelmän vastetta tai aiheuttaa epätasaisia lämpötiloja. Polku lämmityselementistä kohteeseen sisältää keraamisen rungon, asennusrajapinnan, mahdollisen välikerroksen ja itse lämmitettävän esineen.

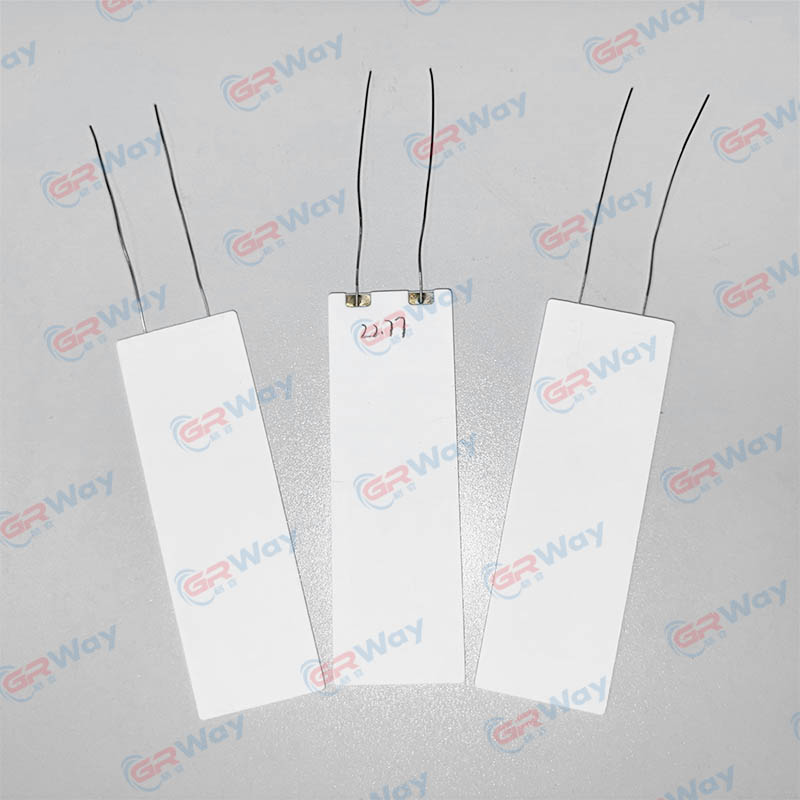

Tästä syystäKeraamiset lämmityslevyttulee pitää osana täydellistä lämpökokoonpanoa. Pintakosketus, tarvittaessa puristuspaine, ympäröivä eristys ja lämmön poistuminen viereisistä osista vaikuttavat kaikki järjestelmän todelliseen suorituskykyyn.
3. Arvioi materiaalit ja niiden lämpöominaisuudet
Materiaalivalinta vaikuttaa lämmönjohtavuuteen, sähköeristykseen, mekaaniseen lujuuteen, lämpölaajenemiseen ja kestävyyteen käyttöympäristössä. Oikea valinta riippuu sovelluksen vaatimien ominaisuuksien tasapainosta eikä yksittäisestä otsikkomäärityksestä.
Alumiinioksidikeramiikka
Alumiinioksidia tai alumiinioksidia käytetään monissa keraamisissa lämmityskomponenteissa. Tarkka alumiinioksidipitoisuus ja koostumus vaihtelevat laadun mukaan. Joissakin saatavilla olevissa mikrolämmittimissä on 95-prosenttinen alumiinioksidikeraaminen runko, mikä havainnollistaa, miksi materiaalin koostumus on tarkistettava asiaankuuluvien tuotespesifikaatioiden perusteella sen sijaan, että se olisi oletettava jokaisessa lämmittimessä.
Alumiinioksidipohjaisten komponenttien osalta tärkeitä näkökohtia ovat lämmönjohtavuus, mekaaninen kunto, lämpölaajeneminen, mittojen tasaisuus ja sähköeristys aiotuissa olosuhteissa. Nämä ominaisuudet vaikuttavat sekä lämmityskäyttäytymiseen että integrointiin valmiiseen kokoonpanoon.
Kestävä materiaali ja alustarakenne
Vastuselementti ja keraaminen alusta suorittavat erilaisia tehtäviä. Tuotesivulla voidaan tunnistaa volframi tai molybdeeni-mangaanipohjainen johtava tahna tietyssä valmistusprosessissa, mutta nämä tiedot eivät vahvista, että jokaisessa keraamisessa lämmittimessä käytetään samaa johdinta tai rakennusmenetelmää.
Kun arvioit suunnittelua, varmista kestävyysmateriaali, alustan koostumus, liitosmenetelmä ja valmistusjärjestely tietyillä mallitiedoilla. Nämä yksityiskohdat voivat vaikuttaa käyttörajoihin ja elementin yhteensopivuuteen sen aiotun piirin ja mekaanisen kotelon kanssa.
| Suunnittelutekijä | Miksi sillä on merkitystä | Mitä tarkistetaan |
|---|---|---|
| Keraaminen koostumus | Vaikuttaa lämpökäyttäytymiseen, eristykseen ja mekaanisiin ominaisuuksiin. | Materiaaliluokka, koostumus ja sovellettavat tekniset tiedot. |
| Vastuselementti | Vaikuttaa sähkövastukseen, lämmöntuotantoon ja lämpötilan jakautumiseen. | Elementin materiaali, nimellisjännite, vastus ja liitäntätiedot. |
| Lämmönjohtavuus | Vaikuttaa siihen, miten lämpö liikkuu alustan läpi kohdetta kohti. | Määritetty arvo, mittausolosuhteet ja koko lämpöpolku. |
| Lämpölaajeneminen | Voi vaikuttaa istuvuuteen, kosketuspaineeseen ja jännitykseen lämpötilan muutosten aikana. | Keraamisten ja viereisten komponenttien laajenemisominaisuudet. |
| Toimintaympäristö | Määrittää, ovatko valitut materiaalit sopivia käyttöolosuhteisiin. | Ympäristöolosuhteet, epäpuhtaudet, altistuminen kosteudelle ja lämpörajat. |
| Mekaaninen geometria | Vaikuttaa asennukseen, kosketuspintaan ja asennusjännityksen kestävyyteen. | Mitat, toleranssit, tasaisuus ja määritetty asennustapa. |
Materiaalitiedot tulee aina tulkita toisiinsa liittyvien ominaisuuksien joukkona. Keramiikka, jolla on hyödyllinen lämmönjohtavuus, saattaa silti vaatia huolellista mekaanista tukea, kun taas erinomainen sähköeristys ei poista asianmukaisen piirisuojauksen ja kokoonpanotason testauksen tarvetta.
4. Sovita mitat ja geometria laitteisiin
Lämmityskomponentin muoto määrittää, kuinka se sopii tuotteeseen ja kuinka sen aktiivinen alue koskettaa aiottua kohdetta. Levy-, rengas-, kiekko-, neliö- ja suorakaiteen muotoisia geometrioita voi olla saatavana tietyissä tuoteperheissä, mutta saatavilla olevat mitat ja muodot on tarkistettava tarkasteltavalle mallille.
Aktiivinen alue ja lämmönjako
Isompi levy voi levittää lämpöä laajemmalle alueelle, mutta suurempi pinta ei automaattisesti takaa tasaista lämpötilaa. Vastuselementin sijainti, asennusjärjestely ja paikalliset lämpöhäviöt voivat luoda kuumia ja viileitä vyöhykkeitä silloinkin, kun ulkomitat näyttävät sopivilta.
Tunnista, mikä alue on lämmitettävä ja mihin lämpökuorma keskittyy. Jos kohde on muodoltaan epätasainen tai koskettaa vain muutamissa pisteissä, arvioi tuloksena oleva lämpötilaprofiili sen sijaan, että käsittelet koko levyä yhtä aktiivisena pintana.
Paksuus, välykset ja kiinnityskohdat
Paksuus vaikuttaa komponentin pakkaukseen, lämpömassaan ja lämmönsiirtopolkuun. Asennusjärjestelyn tulee ottaa huomioon keraamisen rungon mitat ja sitä ympäröivien materiaalien laajeneminen käytön aikana. Tiukat välykset voivat aiheuttaa kokoonpanoongelmia, kun taas liialliset raot voivat vähentää lämpökosketusta siellä, missä tarvitaan suoraa johtavuutta.
Mitat ja toleranssit tulee dokumentoida ennen ympäröivän kotelon tai kokoonpanon viimeistelyä. Mittapiirros, jos se on saatavilla, on erityisen hyödyllinen asennusreikien, kosketuspintojen, liitäntäkohtien ja sähköeristyksen käytettävissä olevan tilan tarkistamiseen.
Varmista mekaaninen yhteensopivuus
Keraamiset materiaalit voivat olla vahvoja sopivissa kuormitusolosuhteissa, mutta ne voivat olla herkkiä keskittyneelle jännitykselle, iskuille tai epätasaiselle puristukselle. Siksi tukipintojen tulee vastata suunniteltua asennustapaa. Vältä olettamasta, että komponentti sietää taivutus- tai asennuskuormia yksinkertaisesti siksi, että se toimii hyvin korkeissa lämpötiloissa.
Tarkastettavat suorituskykyparametrit
Tuotespesifikaatioista tulee hyödyllisiä, kun niitä verrataan laitteille asetettuihin vaatimuksiin. Useita parametreja tulisi tarkastella yhdessä, koska jokainen kuvaa suorituskyvyn eri näkökohtia.
Käyttölämpötila ja maksimilämpötila
Normaali käyttölämpötila ja maksimi käyttölämpötila eivät ole keskenään vaihdettavissa. Komponentilla voi olla ilmoitettu yläraja, jota ei ole tarkoitettu edustamaan sen jatkuvaa toimintatilaa jokaisessa asennuksessa. Lämmitys, ympäristön lämpötila, asennus, tehonsyöttö ja lämpökuorma voivat vaikuttaa lämpötilaan, joka on käytännössä saavutettavissa.
Esimerkiksi jotkin julkaistut mikrolämmittimen tekniset tiedot määrittelevät normaalin käyttölämpötilan 200 °C ja maksimikäyttölämpötilan 500 °C. Nämä arvot kuvaavat tiettyä tuotespesifikaatiota, eikä niitä saa pitää yleisinä arvoina jokaiselle keraamiselle lämmittimelle.
Lämpenemisaika ja lämpövaste
Lämpenemisaika riippuu kiukaan lämpömassasta, käytettävissä olevasta tehosta, kosketusolosuhteista, lämpöhäviöistä ja kohteen massasta. Nopea reagointi voi olla tärkeää laitteissa, jotka toimivat lyhyinä sykleinä, kun taas järjestelmä, joka on suunniteltu ylläpitämään tasaista lämpötilaa, voi korostaa enemmän stabiilisuutta ja lämmön jakautumista.
Nimellisjännite, teho ja vastus
Sähköisten parametrien on vastattava aiottua virtalähdettä ja ohjauspiiriä. Nimellisjännite ja teho tulee tarkistaa yhdessä elementtien resistanssin, johdotuksen, liittimien ja suojalaitteiden kanssa. Komponenttia ei pidä valita pelkästään siksi, että sen tehoarvo näyttää riittävän korkealta ilman muuta sähkösuunnittelua tarkistamatta.
Eristys ja lämpötilan tasaisuus
Sähköeristyksen tulee pysyä asianmukaisena odotetuissa lämpötila- ja ympäristöolosuhteissa. Samalla pinnan lämpötilajakauman tulee olla käyttökohteeseen sopiva. Vaaditun keskilämpötilan saavuttava lämmitin voi silti olla sopimaton, jos paikalliset kuumat kohdat vahingoittavat työkappaletta tai jos viileämmät alueet estävät prosessia saavuttamasta tavoitetta.
| Parametri | Kysymys | Käytännön arviointi |
|---|---|---|
| Nimellisjännite | Vastaako se syöttö- ja ohjausarkkitehtuuria? | Tarkista syöttöalue, kytkentätapa ja liitännät. |
| Nimellisteho | Kestääkö järjestelmä lämmityskuorman? | Arvioi lämpeneminen, lämpöhäviö ja tasainen toiminta. |
| Käyttölämpötila | Voidaanko vaadittu lämpötila ylläpitää todellisissa olosuhteissa? | Testaa tarkoitetussa kotelossa ja lämpöympäristössä. |
| Lämpötilan tasaisuus | Onko lämpötilaprofiili sopiva koko aktiiviselle alueelle? | Mittaa useita edustavia pinnan paikkoja. |
| Sähköeristys | Täyttääkö kokoonpano tarvittavat sähköturvallisuusvaatimukset? | Arvioi valmis kokoonpano soveltuvilla testausmenetelmillä. |
| Käyttömäärä | Pystyykö komponentti käsittelemään aiottua lämmityskuviota? | Vahvista toistuvat käynnistys-, käyttö- ja jäähdytysjaksot. |
6. Sovellukset eri toimialoilla
Keraamipohjaisia lämmittimiä käytetään erilaisissa laitteissa pienistä kulutuslaitteista teollisuus- ja laboratoriojärjestelmiin. Oikea kokoonpano riippuu kunkin sovelluksen lämpötehtävästä, ympäristöolosuhteista, kosketinjärjestelystä ja sähkövaatimuksista.
Pienet kodinkoneet ja henkilökohtaiset hygieniakoneet
Hiustenmuotoilulaitteet, kompaktit vedenlämmityslaitteet, silitysraudat ja vastaavat tuotteet tarvitsevat lämmityskomponentteja, jotka sopivat ahtaisiin tiloihin. Lämpenemisaika, pinnan lämpötila, eristys ja kosketus ympäröivien osien kanssa ovat tärkeitä suunnittelunäkökohtia. Valmis laite tarvitsee myös sopivan lämpötilan säädön ja suojatoimenpiteet aiottuun käyttöön.
Teollisuuden työkalut ja työstölaitteet
Teolliset lämmittimet voivat palvella juotostyökaluja, tiivistyslaitteita, erityisiä lämmityskokoonpanoja tai muita prosesseja, jotka vaativat paikallista lämmönsyöttöä. Vaadittu käyttöjakso ja tavoitelämpötila vaihtelevat sovelluksen mukaan. Siksi insinöörien tulisi arvioida komponentti todellisessa työkalugeometriassa sen sijaan, että luottaisivat vain sen käyttötarkoituksen yleiseen kuvaukseen.
Laboratorio- ja analyysilaitteet
Kompaktit lämmityskokoonpanot voivat olla hyödyllisiä instrumenteissa, joissa tilaa on rajoitetusti ja toistettavat lämpöolosuhteet ovat tärkeitä. Laboratoriosovellukset saattavat vaatia huomiota lämpötilan vakauteen, paikalliseen tasaisuuteen, kemialliseen yhteensopivuuteen sekä lämmittimen ja viereisten antureiden tai tarkkuuskomponenttien välisiin vuorovaikutuksiin.
Lääketieteelliset ja muut erikoislaitteet
Jotkut lämpötilasäädellyt laitteet käyttävät kompakteja lämmityskomponentteja nesteiden, pintojen tai sisäisten kokoonpanojen lämmittämiseen. Tällaiset sovellukset edellyttävät laitteen täydellisen suunnittelun huolellista arviointia, mukaan lukien sallitut lämpötilavaihtelut, sähköeristys, materiaalien yhteensopivuus ja sovellettavat sääntelyvaatimukset. Lämmittimen yleinen spesifikaatio ei yksinään takaa soveltuvuutta säänneltyyn sovellukseen.
- Kodinkoneet:Keskity kompaktiin rakenteeseen, toistettavaan lämmitykseen ja integrointiin laitteen suojasäätimiin.
- Teolliset työkalut:Keskity käyttöjaksoon, tavoitelämpötilaan, käyttöympäristön kestävyyteen ja asennuksen vakauteen.
- Laboratoriolaitteet:Keskity lämpötilan mittaukseen, toistettavuuteen ja vuorovaikutukseen lähellä olevien herkkien komponenttien kanssa.
- Erikoisvarusteet:Keskity sovelluskohtaiseen validointiin, jäljitettäviin vaatimuksiin ja asiaankuuluviin turvallisuusvelvoitteisiin.
Jos lämmitysjärjestelmä tarvitsee paikallista lämpöä kompaktissa muodossa,Keraamiset lämmityslevytsaattaa olla arvioimisen arvoinen muiden lämmitystekniikoiden rinnalla. Lopullisen päätöksen tulee riippua tarkistetuista spesifikaatioista ja suorituskyvystä aiotussa kokoonpanossa, ei pelkästään sovellusluettelosta.
7. Käytännön valinnan tarkistuslista
Jäsennelty valintaprosessi auttaa insinöörejä välttämään lämmityselementin ja laitteiston välisiä ristiriitoja. Seuraavaa järjestystä voidaan käyttää suunnittelun varhaisissa tarkasteluissa ja ehdokaskomponenttien vertailussa.
- Dokumentoi lämpökohde.Määritä työpinnan lämpötila, sallittu vaihtelu ja lämpenemiseen käytettävissä oleva aika.
- Arvioi lämpökuorma.Ota huomioon kohteen massa, lämpöhäviöt ympäristöön, kosketusolosuhteet ja muutokset lämmitettävässä materiaalissa.
- Vahvista fyysinen kirjekuori.Tallenna käytettävissä oleva pituus, leveys, paksuus, kiinnityskohdat, liittimien sijainnit ja välysvaatimukset.
- Yhdistä sähkösuunnitteluun.Tarkista syöttöjännite, teho, vastus, kytkentäjärjestely, kytkentä ja tarvittava piirin suojaus.
- Tarkista materiaalitiedot.Tarkista keramiikkalaatu, lämpöominaisuudet, eristysvaatimukset ja yhteensopivuus käyttöympäristön kanssa.
- Määritä käyttömäärä.Määritä lämmityksen kesto, taajuus, jäähdytysjaksot ja odotetut muutokset ympäristöolosuhteissa.
- Suunnittele lämpötilan mittaus.Tunnista, missä lämpötila tulisi mitata ja miten anturin lukema liittyy kohteen lämpötilaan.
- Vahvista koko kokoonpano.Testaa lämmityskomponentti aiotulla kotelolla, asennustavalla, kohdemateriaalilla ja ohjausstrategialla.
Käytä tuotteiden vertailua varten yhteisiä käyttöolosuhteita. Kahta lämmitintä ei pitäisi pitää samanarvoisena vain siksi, että niillä on samanlaiset mitat tai ilmoitetut enimmäislämpötilat. Niiden sähkökokoonpano, lämpövaste ja asennusvaatimukset voivat vaihdella.
Asennus ja lämpötilan säätö
Oikea asennus on olennainen osa lämmitystehoa. Sopivakin komponentti voi tuottaa epäjohdonmukaisia tuloksia, jos sen asennuspinta, sähköliitännät, anturin asento tai lämmönsiirtotie poikkeaa suunnitellusta rakenteesta.
Tarjoa sopiva mekaaninen tuki
Asennusjärjestelyn tulee tukea keraamista runkoa aiheuttamatta tahattomia keskittyneitä kuormia. Tarkista kosketuspintojen tasaisuus, kiinnikkeiden asento sekä lämmittimen ja ympäröivän kotelon välinen mittasuhde. Jos suunnittelu riippuu suorasta lämpökosketuksesta, varmista, että liitäntä on valmistajan asennusohjeen mukainen.
Harkitse lämpölaajenemista
Lämmitys ja jäähdytys aiheuttavat mittamuutoksia keraamiseen komponenttiin ja viereisiin materiaaleihin. Erot lämpölaajenemisessa voivat vaikuttaa sopivuuteen tai aiheuttaa jännitystä rajapinnassa. Mekaanisen järjestelyn tulee ottaa huomioon nämä muutokset koko suunnitellulla toiminta-alueella, mukaan lukien toistuva lämmitys ja jäähdytys.
Suunnittele ohjausstrategia kohteen ympärille
Lämpötilan säädin, anturi, kytkinlaite ja suojapiiri tulee valita vaaditun säätötason ja laitteistoon liittyvien vaarojen mukaan. Anturin sijoitus on erityisen tärkeä: lämmityselementin lähellä oleva anturi voi reagoida eri tavalla kuin varsinaista työkappaletta tai kuumennettua nestettä mittaava anturi.
Älä oleta, että keraaminen komponentti ylläpitää automaattisesti turvallisen tai vakiolämpötilan. Ellei erityisessä suunnitteludokumentaatiossa toisin määrätä, lämpötilan säätö ja ylikuumenemissuoja on pidettävä järjestelmätason teknisinä vaatimuksina.
Tarkista sähkö- ja ympäristönsuojelu
Sähköliitäntöjen, eristysetäisyyksien, kaapelien nimellisarvojen, koteloiden ja suojalaitteiden tulee olla sopivia aiotulle jännitteelle, lämpötilalle ja ympäristölle. Kosteus, johtava kontaminaatio, tärinä ja altistuminen prosessimateriaaleille voivat asettaa lisävaatimuksia. Valmis kokoonpano tulee arvioida olosuhteissa, joihin se on suunniteltu kohtaamaan.
Järjestelmäintegraation aikanaKeraamiset lämmityslevyttulee arvioida anturin todellisen sijainnin, asennusjärjestelyn ja lämpökuorman perusteella. Tämä antaa merkityksellisemmän kuvan suorituskyvystä kuin komponentin testaaminen erikseen.
9. Yleiset suunnittelu- ja integrointivirheet
Monet lämmitysongelmat johtuvat tuotespesifikaatioiden ja sen asennettujen käyttöolosuhteiden välisestä ristiriidasta. Toistuvien suunnitteluvirheiden tarkistaminen ajoissa voi auttaa estämään suorituskykyongelmia kokoonpanon ja testauksen aikana.
Valinta pelkästään maksimilämpötilan mukaan
Maksimilämpötilaluokitus ei kuvaa lämpenemiskäyttäytymistä, lämpötilan vakautta tai sitä, kuinka paljon lämpöä saavuttaa kohteen. Tarkista toiminta-alue ja testiolosuhteet sekä teho-, geometria- ja lämmönsiirtovaatimukset.
Kosketusvastuksen huomioiminen
Pienet välit tai epätasainen kosketus voivat rajoittaa lämmönsiirtoa ja johtaa paikallisiin lämpötilaeroihin. Tarkista kiinnitysrajapinta ja kohdepinta, erityisesti silloin, kun kokoonpano perustuu johtamiseen konvektion tai säteilyn sijaan.
Sopimattoman ohjausanturin sijainnin käyttäminen
Anturi voi näyttää hyväksyttävän lämpötilan, kun työpinta pysyy liian kylmänä tai paikallinen alue kuumenee liian kuumaksi. Määritä, mikä lämpötila on kriittinen prosessille, ja aseta ja validoi sitten anturi vastaavasti.
Ympäristöolosuhteiden vaikutus huomiotta
Ilmavirran, kotelon lämpötilan, jäähdytyksen tai lämpökuormituksen muutokset voivat muuttaa toimintapistettä. Avoimessa testijärjestelyssä havaittu suorituskyky ei välttämättä edusta suorituskykyä valmiissa koneessa.
Olettaen, että kaikki keramiikkalaadut käyttäytyvät samalla tavalla
Materiaalikoostumus, elementtien suunnittelu, valmistusprosessi, mitat ja liitäntäjärjestelyt vaihtelevat malleittain. Käytä soveltuvia määrityksiä sen sijaan, että siirrät tietoja pinnallisesti samankaltaisesta tuotteesta.
- Vahvista tavoitelämpötilan ja lämmittimen lämpötilan välinen ero.
- Tarkista käyttörajat aiotun käyttöjakson aikana.
- Tarkista sekä sähkövaatimukset että mekaaniset toleranssit.
- Tarkista lämpötilan jakautuminen lopullisen asennuksen jälkeen.
- Dokumentoi epänormaalit olosuhteet ja vaadittu suojatoimi.
10. Testaus, huolto ja käyttöikä
Testauksen tulee määrittää, täyttääkö lämmitysjärjestelmä sen vaatimukset siinä kokoonpanossa, jossa sitä todella käytetään. Arviointi voi sisältää lämpenemisajan, vakaan tilan lämpötilan, lämpötilan jakautumisen, sähköisen käyttäytymisen, eristyksen suorituskyvyn ja toistuvat käyttöjaksot.
Mittaa suorituskykyä realistisissa olosuhteissa
Käytä tarkoitettua tarviketta, kohdemateriaalia, asennusjärjestelyä, koteloa ja ohjausasetuksia. Tallenna alkuolosuhteet ja mittaa lämpötila prosessin kannalta tärkeistä paikoista. Jos lämpötilan tasaisuus on tärkeää, yksi mittauspiste ei välttämättä riitä paikallisten kuumien alueiden tai viileiden alueiden tunnistamiseen.
Arvioi toistuvat käyttöjaksot
Toistuva lämmitys ja jäähdytys voivat paljastaa muutoksia, jotka eivät välttämättä näy lyhyen esittelyn aikana. Sovelluksesta riippuen arviointi voi sisältää toistuvia käynnistyksiä, tasaisen toiminnan, sammutuksen ja jäähdytyksen. Kaikkien syklien testien tulee heijastaa ilmoitettuja vaatimuksia ja tietyn tuotteen sallittuja käyttöolosuhteita.
Tarkasta ympäröivä kokoonpano
Huollon tulee ottaa huomioon lämmitin, sen liitännät, asennusrakenne, anturi ja ohjauslaitteet. Tarkastustoimenpiteet riippuvat laitteesta ja sen käyttöympäristöstä, mutta niihin voi sisältyä näkyvien vaurioiden, löystyneiden liitäntöjen, saastumisen, lämpökoskettimen muutosten ja epänormaalin ylikuumenemisen todisteiden tarkistaminen.
Huoltovälien tulee noudattaa laitteen riskiarviointia ja asiaankuuluvia tuoteohjeita. Jos lämpötilavaste muuttuu, tutki koko lämpöjärjestelmä sen sijaan, että olettaisi, että lämmityskomponentti on yksin vastuussa.
Suorituskykyä tulisi viime kädessä arvioida varmennettujen käyttötietojen perusteella. Laboratorioasennuksissa nopeasti lämpenevä rakenne voi käyttäytyä eri tavalla asennuksen jälkeen, kun taas tavoitelämpötilansa saavuttava järjestelmä saattaa silti vaatia parannuksia yhtenäisyyteen, ohjausvasteeseen tai mekaaniseen luotettavuuteen.
11. Usein kysytyt kysymykset
Mitä tietoja tarvitaan keraamisen lämmityskomponentin valintaan?
Aloita tavoitelämpötilasta, lämmitystarpeesta, lämpökuormasta, käytettävissä olevasta asennustilasta, syöttöjännitteestä, tehotarpeesta ja käyttösuhteesta. Määritä myös käyttöympäristö, asennustapa, lämpötilan säätötapa ja mahdolliset sovelluskohtaiset turvallisuusvaatimukset. Näiden tietojen avulla voidaan verrata tuotetietoja todellisiin käyttötarpeisiin.
Tarkoittaako korkeampi maksimilämpötila parempaa lämmitystehoa?
Ei välttämättä. Suurin käyttölämpötila on vain yksi erittely. Sopivuuteen vaikuttavat lämpenemisaika, lämmönjohtavuus, teho, lämpötilan jakautuminen, kosketusolosuhteet ja sallittu jatkuva toiminta-alue. Komponentti tulee arvioida vaadittujen työolosuhteiden perusteella sen sijaan, että se olisi luokiteltava pelkästään enimmäislämpötilan perusteella.
Miksi lämmittimen lämpötila voi poiketa tavoitelämpötilasta?
Lämmön täytyy kulkea resistiivisestä elementistä keraamisen rakenteen ja mahdollisten asennusrajapintojen läpi ennen kuin se saavuttaa kohteen. Lämpöhäviöt, kosketusvastus, tavoitemassa, ilmavirta ja ohjaus-anturin sijainti voivat kaikki vaikuttaa lämmittimen lämpötilan ja prosessilämpötilan väliseen eroon.
Kuinka tärkeä keraamisen materiaalin koostumus on?
Materiaalin koostumus vaikuttaa lämmönjohtavuuteen, eristykseen, laajenemiseen ja mekaanisiin ominaisuuksiin. Eri keraamisia laatuja ei pidä käsitellä keskenään vaihdettavina. Tarkista tarkka materiaalimerkintä ja sen tekniset tiedot ja arvioi se sitten yhdessä vastuselementin ja käyttöympäristön kanssa.
Voiko keraaminen lämmitin toimia ilman lämpötilansäädintä?
Se riippuu lämmittimen erityisarkkitehtuurista ja valmiin laitteen vaatimuksista. Joillakin malleilla voi olla erityistä lämpötilasta riippuvaa käyttäytymistä, mutta tätä ei pitäisi olettaa yleisen keraamisen lämmityskomponentin kohdalla. Ohjauksen, tunnistuksen ja ylikuumenemissuojauksen tarve on määritettävä tuotedokumentaatiossa, järjestelmän suunnittelussa ja sovellettavissa turvallisuusvaatimuksissa.
Mitä tulee tarkistaa ennen keraamisen lämmityslevyn asentamista?
Tarkista mitat, asennusjärjestelyt, kosketuspinnat, sähköliitännät, nimelliset käyttöolosuhteet, eristysvaatimukset ja anturin sijainti. Varmista, että ympäröivät materiaalit kestävät odotettuja lämpötiloja ja laajenemista. Valmis kokoonpano tulee sitten testata realistisissa käyttöolosuhteissa.
Miten lämpötilan tasaisuus voidaan arvioida?
Mittaa lämpötiloja useista edustavista paikoista aktiivisella alueella ja tarvittaessa itse kohteesta. Suorita mittaukset toistettavissa olosuhteissa lämpenemisen ja stabiloitumisen jälkeen. Hyväksyttävä vaihtelu riippuu prosessista, joten arviointirajat tulee määrittää ennen testausta.
Mikä määrää keraamisen lämmityskomponentin käyttöiän?
Käyttöikä riippuu komponenttien suunnittelusta, materiaaleista, käyttölämpötilasta, käyttösuhteesta, sähköolosuhteista, asennusjännityksestä, ympäristöaltistumisesta ja järjestelmäintegraation laadusta. Asiaankuuluvien pyöräily- tai kestävyystestien tulee heijastaa suunniteltua käyttöprofiilia. Jokaiselle mallille tai sovellukselle ei pidä olettaa yhtä käyttöikää.
Lopulliset tekniset huomiot
Luotettava lämmittimen valinta edellyttää sähköisten, lämpö- ja mekaanisten vaatimusten huomioon ottamista yhdessä. Materiaalin koostumus määrittää osan komponentin käyttäytymisestä, kun taas elementin rakenne, mitat, asennusolosuhteet ja lämpötilan säätö määräävät sen toiminnan asennuksen jälkeen.
Teollisuuden laitteissa hyödyllisin on sellainen spesifikaatio, joka yhdistää tuotteen ominaisuudet selkeästi suunniteltuihin käyttöolosuhteisiin. Vahvista nimellisrajat, tarkista asennusvaatimukset ja arvioi valmis järjestelmä toistettavan testauksen avulla ennen suunnittelun viimeistelyä.
Käytännössä keraamiset lämmityslevyt tulisi arvioida osana kokonaista lämmitysjärjestelmää. Niiden soveltuvuus riippuu mitatusta suorituskyvystä, dokumentoiduista materiaaliominaisuuksista ja yhteensopivuudesta laitteen kanssa, johon ne asennetaan.
