AlumiininitridikeramiikkaHigh-Power Electronicsille?
Lämmönhallinta muuttuu yhä vaikeammaksi, kun elektroniset laitteet pienenevät, nopeutuvat ja kuluttavat enemmän tehoa. Substraattimateriaalin on siirrettävä lämpöä tehokkaasti samalla kun säilytetään sähköeristys, mittojen vakaus ja mekaaninen luotettavuus. Tämän yhdistelmän vuoksi alumiininitridipohjainen keramiikka herättää edelleen huomiota tehomoduuleissa, puolijohdelaitteessa, RF-järjestelmissä, LED-paketeissa ja muissa vaativissa elektroniikkakokoonpanoissa.
Käytännön näkemys materiaalista
Alumiininitridi on korkean suorituskyvyn tekninen keramiikka, joka on arvostettu lämmönjohtavuuden, sähköeristyksen, alhaisen lämpölaajenemisen, korroosionkestävyyden ja stabiilisuuden yhdistelmästä vaativissa käyttöolosuhteissa. Nämä ominaisuudet tekevät siitä erityisen hyödyllisen, kun perinteinen alumiinioksidi ei pysty tarjoamaan riittävää lämpötehoa tai kun metalliset lämmönlevittimet eivät pysty tarjoamaan vaadittua dielektristä eristystä. Oikea materiaalivalinta riippuu kuitenkin muustakin kuin pelkästä lämmönjohtavuudesta. Puhtaus, huokoisuus, raerakenne, paksuus, pinnan viimeistely, metallointimenetelmä, lämpökierto, ilmakehä ja kokoonpanon suunnittelu voivat kaikki vaikuttaa todelliseen suorituskykyyn.
Hyödyllinen suunnittelutapa on aloittaa lämmönlähteestä, määritellä vaadittu sähköinen eristys, kartoittaa lämpöpolku ja arvioida sitten keraaminen runko ja sen liitännät yhtenä järjestelmänä. Tämä menetelmä auttaa välttämään materiaalin valitsemisen yksittäisen otsikon spesifikaation perusteella samalla kun huomioidaan mekaaniset rasitukset, liitosrajoitukset tai ympäristöaltistus.
Sisällysluettelo
Valitse osio hypätäksesi suoraan siihen.
- Mikä tekee tästä keramiikasta eron perinteisestä teknisestä keramiikasta?
- Miksi lämmönjohtavuus on niin tärkeä elektronisissa kokoonpanoissa?
- Kuinka sähköeristys muuttaa suunnittelun lähestymistapaa?
- Mitä materiaaliominaisuuksia insinöörien tulisi vertailla?
- Missä sitä käytetään yleisesti?
- Miten lämpöpolku pitäisi suunnitella?
- Mitkä valmistustekijät vaikuttavat lopputulokseen?
- Kuinka luotettavuus voidaan arvioida ennen integrointia?
- Mitä tulee tarkistaa ennen arvosanan valintaa?
- Usein kysytyt kysymykset
Mikä tekee tästä keramiikasta eron perinteisestä teknisestä keramiikasta?
Alumiininitridi kuuluu kehittyneiden nitridikeramiikan perheeseen, mutta sen tekninen arvo ei perustu pelkästään kovuuteen tai lämpötilankestoon. Sen tärkein vetovoima on hyödyllisen lämpökuljetuksen ja sähköeristyksen yhdistelmä. Suuritehoisessa elektroniikkakokoonpanossa tämä yhdistelmä voi yksinkertaistaa lämpöpolkua pakottamatta sähköisesti aktiivista rakennetta asettumaan suoraan johtavalle metallipinnalle.
Perinteistä alumiinioksidikeramiikkaa käytetään laajalti, koska ne tarjoavat hyvän eristyksen, vakiintuneet käsittelymenetelmät, kemiallisen stabiilisuuden ja laajan teollisen saatavuuden. Niiden lämmönjohtavuus on kuitenkin yleensä paljon alhaisempi kuin korkean suorituskyvyn alumiininitridilaatujen. Kun lämmön tiheys kasvaa, ero voi tulla tärkeäksi, koska jokainen lämpörajapinta lisää vastusta aktiivisen komponentin ja lopullisen jäähdytyselementin välille.
Alumiininitridillä on myös lämpölaajenemiskerroin, joka on suhteellisen lähellä piin ja useiden puolijohdemateriaalien lämpölaajenemiskerrointa. Tämä ei poista lämpöjännitystä, mutta se voi auttaa vähentämään laajenemiseroja huolellisesti suunnitelluissa kokoonpanoissa. Käytännössä tämä koskee juotosliitoksia, metalloituja keraamisia substraatteja, puolijohdepaketteja ja rakenteita, jotka altistuvat toistuvalle kuumennukselle ja jäähdytykselle.
Lämmönsiirto
Tiheät laadut voivat tarjota huomattavasti paremman lämmönjohtavuuden kuin monet tavalliset eristyskeramiikka, mikä auttaa lämpöä liikkumaan sivusuunnassa alustan läpi ja kohti viileämpää rajapintaa.
Dielektrinen eristys
Keraaminen runko säilyttää sähköeristyksen ja toimii silti osana lämpöpolkua, mikä on tärkeää tehoelektroniikassa ja sähköeristetyissä asennusrakenteissa.
Lämpölaajeneminen
Suhteellisen alhainen laajenemiskerroin tukee yhteensopivuutta puolijohdekomponenttien kanssa ja voi vähentää erilaista liikettä verrattuna materiaaleihin, jotka laajenevat voimakkaammin lämpötilan myötä.
Kemiallinen stabiilisuus
Materiaali kestää monia kemiallisia ympäristöjä, eikä se pehmene helposti tavallisen lämpöaltistuksen vaikutuksesta, vaikka todellinen käyttöraja riippuu ilmakehästä, pinnan kunnosta, puhtaudesta ja lämpötilahistoriasta.
Toinen erottuva piirre on, että ominaisuuksiin vaikuttaa voimakkaasti mikrorakenne. Kahdella keraamisella kappaleella voi olla sama nimellinen koostumus, mutta ne käyttäytyvät eri tavalla raekoon, happipitoisuuden, huokoisuuden, epäpuhtauksien, sintrausolosuhteiden ja pinnan esikäsittelyn vuoksi. Tästä syystä teknisessä eritelmässä tulisi kuvata vaadittu ominaisuusalue ja testausmenetelmä sen sijaan, että luottaisi vain materiaalin nimeen.
Miksi lämmönjohtavuus on niin tärkeä elektronisissa kokoonpanoissa?
Puolijohdelaitteen sisällä syntyvän lämmön täytyy kulkea useiden kerrosten läpi ennen kuin se saavuttaa jäähdytyselementin, kylmälevyn, kotelon tai muun jäähdytysrakenteen. Tyypillinen reitti voi sisältää laitepaketin, kiinnitysmateriaalin, metalloinnin, keraamisen alustan, rajapintakerroksen ja lämmönlevittimen. Jos yksi kerros muodostaa merkittävän lämmönvastuksen, koko pino voi muuttua lämpötilarajoitteiseksi, vaikka ympäröivä jäähdytysjärjestelmä näyttää riittävän suurelta.
Lämmönjohtavuus ilmaistaan usein watteina kelvinmetriä kohti, mutta pelkkä luku ei kerro kaikkea. Paksuudella on väliä. Alueella on väliä. Kosketusvastus on tärkeä. Myös keramiikan ja metallin välisen sidoksen laadulla on merkitystä. Ohut keraaminen kerros, jolla on vahva lämmönjohtavuus, voi käyttäytyä eri tavalla kuin paljon paksumpi, samasta materiaalista valmistettu kappale.
Yksinkertaistetussa yksiulotteisessa leikkauksessa johtavaa lämpövirtaa voidaan kuvata Fourierin lailla. Tasaisen kerroksen lämpöresistanssi voidaan arvioida jaettuna paksuudella lämmönjohtavuuden ja poikkileikkausalan tulolla. Tämä suhde osoittaa heti, miksi ohuempi, erittäin johtava keramiikka voi vähentää lämpötilan nousua, kun muut muuttujat pysyvät hallinnassa.
Lämmönjohtavuus voi myös vaihdella lämpötilan ja materiaalin puhtauden mukaan. Jotkut korkean suorituskyvyn laatulajit on suunniteltu vaativiin lämpölevityssovelluksiin, kun taas toiset formulaatiot on optimoitu valmistettavuuden, dielektrisen suorituskyvyn, mekaanisten ominaisuuksien tai tietyn käsittelyreitin mukaan. Tuotantokomponentissa hyödyllinen spesifikaatio on siksi ostettavan todellisen laadun ja paksuuden ominaisuus, ei kemialliseen kaavaan liittyvä yleinen arvo.
Kuinka sähköeristys muuttaa suunnittelun lähestymistapaa?
Tavanomaisesta metallista valmistettu lämmönlevitin on luonnollisesti lämpönäkökulmasta houkutteleva, mutta metallikerros on sähköä johtava. Monissa teho- ja puolijohdekokoonpanoissa lämpöpolkua ja sähköpolkua ei voida käsitellä itsenäisesti. Suunnittelija saattaa tarvita materiaalia, joka kuljettaa lämpöä ulos ja estää ei-toivotun virran kulkemisen aktiivisen piirin ja asennusrakenteen välillä.
Tiheä keramiikka voi suorittaa tämän erotustoiminnon. Sen dielektrinen käyttäytyminen mahdollistaa komponenttien asentamisen tai metalloinnin pinnalle, kun alla oleva keramiikka tarjoaa eristyksen. Tämä on erityisen hyödyllistä piireissä, jotka toimivat korotetulla jännitteellä tai kokoonpanoissa, joissa useat sähkösolmut jakavat yhteisen mekaanisen tuen.
Dielektrinen lujuus on vain osa sähköistä kuvaa
Sähköeristysvaatimukset sisältävät yleensä enemmän kuin dielektrisen lujuuden. Pintavuoto, dielektrisyyshäviö, eristysvastus, ryömintäetäisyys, kontaminaatio, kosteus ja metallointikuvion geometria voivat kaikki vaikuttaa suorituskykyyn. Keramiikka, jolla on hyvä sisäinen eristys, voi silti kohdata sähköongelmia, jos pinta on likainen tai jos pakkauksen geometria muodostaa riittämättömän vuotoreitin.
- Määritä käyttöjännite ja transienttiolosuhteet ennen keraamisen paksuuden valitsemista.
- Tarkista eristysvastus todellisissa ympäristöolosuhteissa, ei vain huoneenlämpötilassa.
- Harkitse pinnan viimeistelyä ja metallointirakennetta, koska sähköistä käyttäytymistä esiintyy rajapinnoissa sekä bulkkikeramiikan läpi.
- Tarkista reunan geometria, johtimien etäisyys ja altistuminen kontaminaatiolle, kun kokoonpano toimii korotetulla jännitteellä.
- Vahvista eristys lämpösyklin jälkeen, kun mekaaninen liike tai rajapintajännitys voi muuttaa pinnan tilaa.
Tämä on yksi syy, miksi kehittyneitä keraamisia substraatteja käsitellään usein toiminnallisina komponentteina yksinkertaisten eristyslevyjen sijaan. Keraamisen rungon, metallikerroksen, kiinnitysmateriaalin, johdinkuvion ja asennuspinnan on toimittava yhdessä.
Mitä materiaaliominaisuuksia insinöörien tulisi vertailla?
Keramiikan valinta elektroniikkakokoonpanoon on parasta käsitellä usean ominaisuuden vertailuna. Laji, jolla on erinomainen lämmönjohtavuus, ei ehkä ole sopivin valinta, jos se ei täytä mittatoleransseja, metallointivaatimuksia, mekaanista kuormitusta tai suunniteltua liitosprosessia.
| Omaisuus | Miksi sillä on merkitystä | Kysymyksiä esitettäväksi | Tyypillinen suunnittelun huomio |
|---|---|---|---|
| Lämmönjohtavuus | Säätelee, kuinka tehokkaasti lämpö leviää keraamisen rungon läpi. | Mikä arvo koskee valittua laatua, paksuutta ja testilämpötilaa? | Vertaa koko lämpöpinoa, älä pelkästään keramiikkaa. |
| Lämpölaajeneminen | Vaikuttaa jännitykseen, kun keramiikka liitetään piihin, metalleihin tai muihin materiaaleihin. | Kuinka tarkasti laajenemiskäyttäytyminen vastaa viereistä kerrosta? | Tärkeää lämmityksen, jäähdytyksen, juottamisen ja toistuvan käytön aikana. |
| Dielektrinen suorituskyky | Määrittää alustan eristävän toiminnon. | Mitä eristysresistanssia, dielektristä lujuutta ja häviöominaisuuksia vaaditaan? | Ota huomioon jännite, taajuus, kosteus, kontaminaatio ja geometria. |
| Mekaaninen lujuus | Vaikuttaa käsittelyyn, kokoonpanoon, asennukseen, tärinään ja lämpöshokkiin. | Millaisia kuormituksia ja lämpötilan muutoksia osa kokee? | Älä arvioi mekaanista luotettavuutta pelkästään kovuuden perusteella. |
| Pintakäsittely | Vaikuttaa metallointiin, liimaukseen, kosketuksen laatuun ja mittojen sovitukseen. | Mitä karheutta, tasaisuutta, yhdensuuntaisuutta ja reunaehtoa vaaditaan? | Määritä mittausmenetelmät ja numeeriset rajat. |
| Puhtaus ja mikrorakenne | Voi vaikuttaa lämpökäyttäytymiseen, eristykseen, lujuuteen ja pitkäaikaiseen vakauteen. | Mitä puhtausastetta ja käsittelyreittiä sovelletaan materiaaliin? | Vertaa tuotannon sakeutta ja nimellistä koostumusta. |
Näistä ominaisuuksista lämmönjohtavuus saa usein eniten huomiota, koska sitä on helppo verrata numeerisesti. Luotettavuusongelmia syntyy kuitenkin usein kiinteistöjen välisestä vuorovaikutuksesta. Esimerkiksi epäsopivuus lämpölaajenemisessa voi aiheuttaa toistuvaa jännitystä, vaikka lämmönjohtavuus on erinomainen. Samoin teknisesti tasainen pinta voi silti olla sopimaton tiettyyn liimausprosessiin, jos karheus tai puhtaus on vaaditun alueen ulkopuolella.
Käytännön oppitunti on yksinkertainen: luo omaisuushierarkia ennen materiaalitietojen pyytämistä. Erottele pakolliset vaatimukset suosituista ominaisuuksista, määritä testimenetelmä jokaiselle kriittiselle mittarille ja arvioi keramiikka koko kokoonpanon yhteydessä.
Missä sitä käytetään yleisesti?
Materiaalilla on merkitystä aina, kun lämmöntuotanto, sähköeristys ja kompakti rakenne esiintyvät samassa mallissa. Sovellukset vaihtelevat suhteellisen yksinkertaisista eristyskomponenteista kehittyneisiin puolijohdepaketteihin ja korkean lämpötilan laitteisiin.
Tehopuolijohdesubstraatit
Virtakytkimet tuottavat lämpöä johtumisen ja kytkennän aikana. Kun virrantiheys ja kytkentätaajuus nousevat, lämpötiestä tulee tärkeämpi. Keraamiset substraatit voivat tarjota sähköisen eristyksen aktiivisen piirin ja metallitaustan välillä ja samalla levittää lämpöä jäähdytysrakennetta kohti.
LED- ja puolijohdevalaistusrakenteet
Tehokkaat LEDit muuttavat osan sähköstä lämmöksi. Jos liitoksen lämpötila nousee liikaa, valoteho, käyttöikä ja toimintavakaus voivat heikentyä. Lämpöä johtava eristävä substraatti voi auttaa siirtämään lämpöä pois emittoivasta laitteesta säilyttäen samalla sähköisen eron piirin ominaisuuksien ja asennusrakenteen välillä.
RF- ja korkeataajuinen elektroniikka
RF-järjestelmissä voidaan yhdistää suuri tehotiheys tiukoihin sähkövaatimuksiin. Pakkausmateriaalien on säädettävä lämpöä samalla, kun ne säilyttävät ennakoitavan sähköisen käyttäytymisen. Alhainen laajeneminen ja vakaa dielektrinen suorituskyky voivat olla arvokkaita, kun pakkauksen lämpötila muuttuu tai se sisältää tiiviisti integroituja komponentteja.
Puolijohteiden käsittelylaitteet
Puolijohteiden valmistuksessa käytettävät keraamiset lämmitinrakenteet ja tukikomponentit voivat kohdata toistuvia lämpösyklejä, kontrolloituja ilmakehää ja tiukkoja mittavaatimuksia. Alumiininitridi on houkutteleva tällaisissa ympäristöissä, koska se voi yhdistää lämmönsiirron ja sähköeristyksen yhteen keraamiseen alustaan.
Korkean lämpötilan anturit ja erikoistuneet elektroniset laitteet
Anturit, tarkastusjärjestelmät ja erikoistunut teollisuuselektroniikka voivat toimia lähellä lämmönlähteitä, joissa polymeerieristeen käyttö on vaikeaa. Keramiikka voi säilyttää muotonsa ja sähköeristyskykynsä paljon laajemmalla lämpötila-alueella kuin monet orgaaniset materiaalit valitusta koostumuksesta ja ilmakehästä riippuen.
- Tehomoduulit ja eristetyt piirilevyt
- Tehokkaat LED-kokoonpanot ja lämmönhallintarakenteet
- RF-tehokomponentit ja kompaktit elektroniikkapaketit
- Puolijohdelämmittimet, tuet ja prosessilaitteistot
- Korkean lämpötilan elektroniset valaisimet ja erikoisanturit
Miten lämpöpolku pitäisi suunnitella?
Keraaminen alusta toimii parhaiten, kun ympäröivä kokoonpano on suunniteltu täydentämään sen lämpöominaisuuksia. Tavoitteena ei ole vain sijoittaa korkeaa sähköä johtavaa keramiikkaa laitteen ja jäähdytyselementin väliin. Koko polun tulee minimoida vältettävä vastus jokaisessa vaiheessa.
Aloita lämmönlähteestä
Määritä, mistä lämpö tulee ja kuinka keskittynyt se on. Pieni puolijohdesuula voi tuottaa vakavan paikallisen kuuman pisteen, vaikka kokonaistehotaso näyttää olevan hallittavissa. Keramiikan tulee levittää lämpöä riittävälle alueelle ennen kuin lämpö saavuttaa seuraavan rajapinnan.
Hallitse rajapintoja
Lämpörajapintamateriaalit, juotoskerrokset, juotetut liitokset ja metalloidut pinnat voivat aiheuttaa vastuksen, joka osittain kumoaa keraamisen rungon edun. Liiallinen paksuus, aukot, epätasainen kosketus, kontaminaatio ja huono kostutus tulisi siksi käsitellä lämpösuunnitteluongelmina eikä vain kokoonpanovirheinä.
Arvioi paksuus huolellisesti
Keraamisen paksuuden lisääminen voi parantaa joidenkin rakenteiden mekaanista kestävyyttä, mutta se lisää myös johtavan reitin pituutta. Paksuuden pienentäminen voi parantaa teoreettista paksuuden läpi kulkevaa lämpöpolkua ja samalla luoda uusia huolenaiheita, jotka liittyvät käsittelyyn, tasaisuuteen, mekaaniseen rasitukseen ja valmistuksen saantoon. Oikea paksuus on siis järjestelmäpäätös.
- Arvioi lämmöntuotanto korkeimmassa uskottavassa käyttötilassa.
- Kartoita jokainen lämpökerros aktiivisen komponentin ja lopullisen jäähdytysrakenteen välillä.
- Laske massajohtavuuden ja rajapintaresistanssin osuus erikseen.
- Tarkista lämpötilagradientit keramiikan yli sen sijaan, että katsoisit vain keskilämpötilaa.
- Vahvista koottu osa realististen käyttöjaksojen ja lämpötransienttien mukaisesti.
Tämä ero tulee erityisen tärkeäksi verrattaessa suoraan liimattuja rakenteita, metalloituja substraatteja, keraamisia lämmittimiä ja mekaanisia tukiosia. Sama keraaminen laatu voi osoittaa hyvin erilaista lämpökäyttäytymistä käsittelyn jälkeen, koska lopullinen lämpötie riippuu geometriasta, metalloinnin peittävyydestä, liitoskerroksista ja jäähdytysarkkitehtuurista.
Mitkä valmistustekijät vaikuttavat lopputulokseen?
Keraaminen suorituskyky alkaa jauheen valmistuksella ja jatkuu muovauksen, sintrauksen, koneistuksen, pintakäsittelyn, metalloinnin, tarkastuksen ja pakkaamisen kautta. Every stage can influence the final part. Paperilla vahvalta näyttävä materiaalispesifikaatio voi silti tuottaa epäjohdonmukaisia tuloksia, jos prosessin ohjaus on heikko.
Jauheen puhtaus ja koostumus
Alumiininitridi on herkkä epäpuhtauksille, koska toissijaiset faasit ja happeen liittyvä pintakemia voivat vaikuttaa lämmönsiirtoon. Erittäin puhtaat lähtöaineet ja kontrolloitu käsittely auttavat säilyttämään yhdenmukaiset ominaisuudet, mutta asianmukainen puhtaustaso tulee sovittaa aiottuun käyttötarkoitukseen sen sijaan, että sitä pitäisi käsitellä abstraktina laatumerkinnänä.
Sintraus ja tiivistys
Sintrausvaihe on keskeisessä asemassa lopullisen tiheyden ja mikrorakenteen kannalta. Epätäydellinen tiivistyminen voi luoda huokosia, jotka häiritsevät lämmönjohtavuutta ja mekaanista suorituskykyä. Liiallinen jyvän kasvu tai sopimattomat lisäaineet voivat myös muuttaa lämpö-, mekaanisten ja sähköisten ominaisuuksien välistä tasapainoa.
Koneistus ja mittojen hallinta
Tekninen keramiikka on kovaa ja suhteellisen hauras, joten koneistus vaatii asianmukaisia hiomaprosesseja ja prosessin ohjausta. Tasaisuus, paksuus, reiän halkaisija, reunojen halkaisija ja yhdensuuntaisuus voivat kaikki muuttua kriittisiksi, kun keramiikka integroidaan puolijohdepaketteihin tai tarkkuuskokoonpanoihin.
Metallisointi
Paljas keraaminen suorituskyky on vain yksi osa elektronista alustaa. Kupari-, molybdeeni-, volframi-, kulta-, nikkeli-, hopea- tai muita metallijärjestelmiä voidaan käyttää liitos- ja sähköarkkitehtuurista riippuen. Keramiikan ja metallin välisen rajapinnan on kestettävä lämpökierto ilman liiallista halkeilua, delaminaatiota tai väsymistä.
- Kysy mitä keramiikkalaatua käytetään ja mitä ominaisuusalueita valvotaan tuotannossa.
- Varmista, mitataanko lämmönjohtavuus tuotantomateriaalista vai ihanteellisesta laboratoriovalmisteesta.
- Määritä mittatoleranssit, tasaisuus, pinnan karheus ja sallitut reunaolosuhteet.
- Määritä metallointivaatimukset varhaisessa vaiheessa, kun keramiikka liimataan, juotetaan, juotetaan tai liitetään lankalla.
- Vahvista kriittisten sähköisten ja mekaanisten ominaisuuksien tarkastusmenetelmät.
Tuotantokomponenttia hankkiville insinööreille jäljitettävyys ja prosessin johdonmukaisuus voivat olla yhtä tärkeitä kuin omaisuuden enimmäisarvo. Vakaat valmistusolosuhteet auttavat vähentämään erien välistä vaihtelua, millä on merkitystä, kun keraamiset osat kootaan järjestelmiin, joissa on kapeat lämpö- tai sähkömarginaalit.
Kuinka luotettavuus voidaan arvioida ennen integrointia?
Luotettavuustestauksen tulee heijastaa todellisia vikamekanismeja, joita odotetaan käytössä. Yksittäinen huonelämpötilamittatarkastus ei pysty paljastamaan, kuinka keraaminen alusta käyttäytyy satojen tai tuhansien lämpötilamuutosten jälkeen. Samoin lyhyt dielektrinen testi ei välttämättä kuvaa pitkäaikaista eristyskäyttäytymistä kosteuden tai saastumisen alaisena.
Lämpöpyöräily
Toistuva lämmitys ja jäähdytys aiheuttavat laajenemista ja supistumista keramiikka-, metallikerroksissa, liitosmateriaaleissa ja asennusrakenteessa. Jos niiden lämpölaajenemiskertoimet poikkeavat toisistaan, kokoonpanoon kohdistuu syklistä rasitusta. Vakavuus riippuu lämpötila-alueesta, siirtymänopeudesta, geometriasta, liitoksen paksuudesta ja jaksojen lukumäärästä.
Lämpöshokki
Lämpöshokki painottaa voimakkaammin nopeaa lämpötilan muutosta. Keramiikka kestää laajaa lämpötila-aluetta, mutta toimii eri tavalla, kun se altistuu äkilliselle siirtymälle, koska jyrkät sisäiset lämpötilagradientit voivat aiheuttaa paikallisia jännityksiä.
Sähköinen kestävyys
Korkeajännitteiset rakenteet tulee arvioida eristysresistanssin, dielektrisen lujuuden, vuodon ja käyttäytymisen suhteen ympäristön eheyttämisen jälkeen. Reunaefektit ja metallointigeometria tulisi sisällyttää testikokoonpanoon aina, kun ne muistuttavat lopputuotetta.
Mekaaninen käsittely
Keramiikka voi olla vahvaa puristuksessa, mutta suhteellisen herkkä vetojännitykselle, taipumiselle, reunavaurioille ja pintavirheille. Siksi pakkaus- ja käsittelymenettelyillä on merkitystä. A part that passes laboratory testing can still fail during assembly if its edges are chipped or if hidden surface damage is introduced during machining.
Ympäristöaltistuminen
Lämpötila, kosteus, syövyttävät kaasut, tyhjiö, puhdistuskemikaalit ja prosessiympäristöt tulee ottaa huomioon lopullisen sovelluksen mukaan. Nitridikeramiikka voi toimia hyvin vaativissa ympäristöissä, mutta millekään materiaalille ei saa asettaa yleispalvelurajaa ilman, että otetaan huomioon ilmakehä ja altistusaika.
Mitä tulee tarkistaa ennen arvosanan valintaa?
Materiaalin valinta tehostuu, kun suunnitteluvaatimukset kirjoitetaan jäsennellyksi tarkistuslistaksi. Sen sijaan, että aloitat haluamastasi keramiikasta ja yrität saada järjestelmä sopivaksi sen ympärille, määritä ensin käyttöolosuhteet ja vertaa sitten sopivia laatuja.
| Valinta-alue | Mitä määritellä | Miksi sillä on merkitystä |
|---|---|---|
| Lämpövaatimus | Lämmöntuotanto, lämpötila-alue, sallittu lämpötilan nousu, lämpöpolku ja jäähdytysmenetelmä. | Estää keraamisen valinnan pelkän johtavuuden perusteella. |
| Sähkövaatimus | Jännite, taajuus, eristysvastus, dielektrinen lujuus, vuotopolku ja pintaolosuhteet. | Varmistaa, että keramiikka toimii sähköeristeenä todellisessa suunnittelussa. |
| Mekaaninen vaatimus | Kuorma, tärinä, asennusvoima, reunan kunto, mittatoleranssi ja lämpöjännitys. | Auttaa vähentämään halkeilua ja kokoonpanoon liittyviä vaurioita. |
| Valmistusvaatimus | Paksuus, muoto, reiät, pinnan viimeistely, metallointi, liitosmenetelmä ja tarkastuskriteerit. | Parantaa valmistettavuutta ja yhdenmukaisuutta suunnittelun ja tuotannon välillä. |
| Ympäristö | Kosteus, ilmakehä, kemikaalit, tyhjiö, käyttölämpötila ja lämpökiertoprofiili. | Määrittää todelliset käyttöolosuhteet, jotka vaikuttavat pitkän aikavälin vakauteen. |
Vahvassa määrittelyssä tulisi myös erottaa taatut rajat ja tyypilliset arvot. "Tyypillinen" kuvaa sitä, mitä voidaan yleisesti saavuttaa määritellyissä testiolosuhteissa; se ei automaattisesti määritä tuotannon hyväksymiskriteeriä. Kun ominaisuus on kriittinen, vaadittu arvo, testausmenetelmä, mittaussuunta, testilämpötila ja sallittu vaihtelu on ilmoitettava selvästi.
Sama periaate koskee mittoja. Keraaminen levy voi olla termisesti erinomainen ja sähköisesti sopiva, mutta käyttökelvoton, jos sen tasaisuus, reiän sijainti, reunan kunto tai paksuuden vaihtelu on ristiriidassa kokoonpanoprosessin kanssa. Tarkkuus on siksi osa materiaalin suorituskykyä aina, kun komponentti on tiiviissä vuorovaikutuksessa muiden kerrosten kanssa.
Kuinka lopullinen spesifikaatio voidaan jäsentää
- Sovellus ja toimintaympäristö
- Tavoite lämmönjohtavuusalue ja mittausolosuhteet
- Sähköeristysvaatimukset
- Vaadittu paksuus, mitat, tasaisuus ja pinnan viimeistely
- Mekaaninen kuormitus ja lämpösykliolosuhteet
- Metallointi- tai liitosvaatimukset
- Tarkastusmenetelmä ja hyväksyttävä mittavaihtelu
Selkeät tekniset tiedot parantavat suunnitteluinsinöörien, materiaaliinsinöörien ja valmistustiimien välistä viestintää. Niiden avulla on myös helpompi vertailla eri keramiikkavaihtoehtoja vastaavilla kriteereillä yksittäisten markkinointilukujen sijaan.
Miltä hyvä integraatio näyttää käytännössä?
Hyvin suunniteltu keraaminen komponentti katoaa järjestelmään parhaalla mahdollisella tavalla: se siirtää lämpöä, säilyttää sähköisen eristyksen, pysyy mitoiltaan vakaana ja selviää odotettavissa olevista mekaanisista ja ympäristöolosuhteista tulematta rajoittavaksi tekijäksi.
Harkitse tehoelektroniikkakokoonpanoa, jossa puolijohdesuula on asennettu metalloidulle keraamiselle alustalle. Suunnittelijan on pohdittava samanaikaisesti lämmön muodostumista muotissa, lämmön leviämistä keramiikan läpi, lämmön siirtymistä liitoskerroksen läpi, sähköeristystä metallitaustasta ja laajenemiserosta muotin, keramiikan, metallin ja juotteen välillä. Yhden kerroksen parantaminen ottamatta huomioon muita, voi yksinkertaisesti siirtää pullonkaulan.

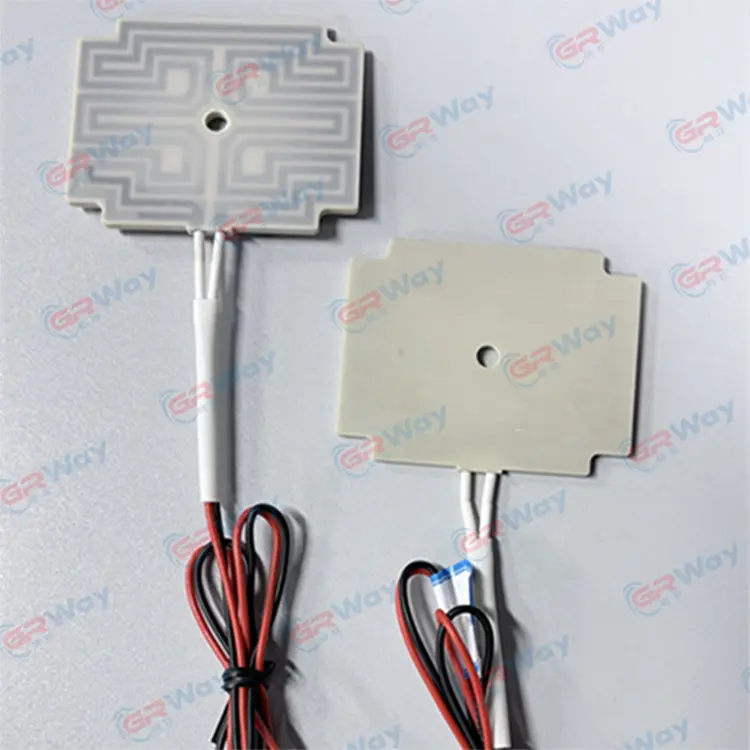

Toinen käytännön esimerkki on keraaminen lämmitin, jota käytetään puolijohdekäsittelyssä. Tässä lämmöntuotannon on oltava riittävän tasaista prosessia varten, sähköeristyksen on pysyttävä vakaana, keramiikan on kestettävä toistuva kuumennus, ja geometriassa voi olla tarpeen mukauttaa elektrodeja, asennusominaisuuksia ja valvottuja pintalämpötiloja. Materiaalivalinta ja lämmittimen arkkitehtuuri liittyvät siksi läheisesti toisiinsa.
Suunnittelun tavoitteena ei ole välttämättä yhden kiinteistön maksimointi. Sen sijaan on saavutettava oikea termisten, sähköisten, mekaanisten, mittasuhteiden ja ympäristöominaisuuksien yhdistelmä tiettyä sovellusta varten.
Tästä syystä keskustelut keramiikan valmistajan kanssa tulisi aloittaa käyttöolosuhteista ja osavaatimuksista eikä vain materiaalin nimestä. Piirustukset, paksuus, lämpökäyttösuhde, jännite, rajapintamateriaalit, metallointi ja mittatoleranssit tarjoavat kontekstin, jota tarvitaan sen määrittämiseen, onko keraaminen ratkaisu teknisesti sopiva.
Kuinka insinöörien tulisi lukea tekninen tietolomake?
Tietolomakkeet ovat hyödyllisiä lähtökohtia, mutta niitä tulee lukea kontrolloituina mittausasiakirjoina eikä yleiskuvauksina kaikista mahdollisista osista. Etsi testimenetelmä, näytteen muoto, tiheys, lämpötila, mittaussuunta ja kunkin ominaisuuden määritelmä.
Lämmönjohtavuus on erityisen herkkä materiaalin kunnon suhteen. A high value measured on a dense, polished test piece may not represent the effective performance of a production assembly with metallization, joints, voids, or local geometry. Sähköiset ominaisuudet voivat riippua myös mittaustaajuudesta ja ympäristöolosuhteista.
Tyypillisiä kysymyksiä hyvän datalehden tarkastelun takana
- Onko listattu omaisuus tyypillinen, vähimmäis-, enimmäis- vai taattu?
- Mitä testistandardia ja mittaussuuntaa käytettiin?
- Tehtiinkö testi huoneenlämmössä vai korotetussa käyttölämpötilassa?
- Vastaako ilmoitettu tiheys aiotun komponentin tuotantolaatua?
- Raportoidaanko mitat ennen viimeistelyä vai sen jälkeen?
- Vastaako julkaistu pinnan kunto vaadittua liitos- tai metallointiprosessia?
Näiden kysymysten esittäminen muuttaa materiaalin valinnan tekniseksi vertailuksi yksinkertaisen tuotemerkin vertailun sijaan. Tämä on erityisen hyödyllistä, kun useat keramiikkaperheet vaikuttavat ensi silmäyksellä sopivilta.
Alumiinioksidi on edelleen käytännöllinen valinta monille sähköä eristäville keraamisille osille, koska siinä yhdistyvät vakiintunut valmistus, hyvä dielektrisyys, kulutuskestävyys ja laaja käyttökokemus. Alumiininitridistä tulee erityisen houkutteleva, kun tarvitaan huomattavasti parempaa lämmönsiirtoa, kun sähköeristys on edelleen välttämätöntä. Valinta tulee silti tehdä täydellisen eritelmän perusteella yhden kiinteistön sijaan.
Miksi tämä materiaali sopii kompaktimpaan elektroniikkaan?
Elektroniikka sijoittaa edelleen enemmän toimintoja pienempiin tiloihin. Suurempi tehotiheys tarkoittaa, että paikallista lämpövirtaa voi olla vaikea hallita, vaikka laitteen kokonaiskoko pienenee. Samaan aikaan suunnittelijat tarvitsevat yhä enemmän sähköeristystä, kompaktia pakkausta, nopeaa lämpövastetta ja luotettavaa suorituskykyä toistuvissa lämpötilan muutoksissa.
Lämpöä johtava eristävä keramiikka käsittelee useita näistä rajoituksista samanaikaisesti. Se voi levittää lämpöä kompaktin alustan läpi samalla kun se erottaa aktiivisen sähkörakenteen johtavasta asennuskehyksestä. Tämä yhdistelmä on arvokas sovelluksissa, joissa on vähän tilaa lisätä suurempi jäähdytyselementti tai paksumpi lämpöliitäntä.
Edistyneen keramiikan tuleva rooli riippuu myös valmistustarkkuudesta. Kun elektroniikkakokoonpanot ohuet ja integroituvat, tasaisuus, metalloinnin tarkkuus, pinnan laatu ja kontrolloitu mikrorakenne tulevat yhä tärkeämmiksi. Materiaalin suorituskyky ja valmistuskyky liittyvät siksi lähemmin kuin yksinkertaisesta materiaalitietolomakkeesta voi näyttää.
Korkeampi integraatio
Kompakteissa alustoissa voidaan yhdistää sähköinen eristys ja lämmön levitys ilman erillisiä eristys- ja lämpökerroksia jokaisessa mallissa.
Parempi lämmönhallinta
Tehokas lateraalinen lämmönhajautus voi vähentää keskittyneitä kuumia kohtia ja tukea vakaampaa lämpötilan jakautumista aktiivisella alueella.
Tarkempia paketteja
Hallittu paksuus, tasaisuus, metallointi ja pinnan viimeistely auttavat edistyneitä keraamisia osia sopimaan vaativiin elektroniikkakokoonpanoihin.
Sovelluksen joustavuus
Sama materiaaliperhe voi tukea substraatteja, lämmitinrakenteita, eristeitä, tukia ja muita komponentteja, kun laatu ja käsittelyreitti sovitetaan oikein.
Usein kysytyt kysymykset
Mikä on alumiininitridin tärkein etu elektronisena keramiikkana?
Sen keskeinen etu on suhteellisen korkean lämmönjohtavuuden ja sähköeristyksen yhdistelmä. Tämä tekee siitä hyödyllisen, kun elektroniikkakokoonpanon on siirrettävä lämpöä tehokkaasti ilman, että aktiivinen piiri kytketään sähköisesti tukevaan metallirakenteeseen.
Sopiiko alumiininitridi korkeisiin lämpötiloihin?
Se voi sopia vaativiin lämpötiloihin, mutta käyttölämpötila-alue riippuu keramiikkalaadusta, ilmakehästä, pinnan kunnosta, lämpökierrosta ja komponenttien suunnittelusta. Suorituskyky korkeissa lämpötiloissa on siksi määriteltävä todellista käyttöympäristöä vasten yhden yleisen lämpötilaluvun sijaan.
Miten se verrataan alumiinioksidiin?
Molemmat voivat tarjota sähköeristyksen ja hyvän kemiallisen stabiilisuuden. Suurin ero on, että sopivat alumiininitridilaadut tarjoavat yleensä huomattavasti paremman lämmönjohtavuuden. Alumiinioksidi voi pysyä sopivana, kun lämpövaatimukset ovat kohtalaiset tai kun sen vakiintuneet käsittely- ja mekaaniset ominaisuudet sopivat paremmin käyttötarkoitukseen.
Voidaanko keramiikka metalloida?
Kyllä. Erilaisia metallointijärjestelmiä voidaan käyttää aiotun sähkökytkennän ja liitostavan mukaan. Valittua metallijärjestelmää, pintakäsittelyä, keramiikkalaatua, lämpölaajenemiskäyttäytymistä ja liimausprosessia on tarkasteltava yhdessä.
Tarkoittaako korkeampi lämmönjohtavuus aina parempaa komponenttia?
Ei. Lämmönjohtavuus on vain yksi tekijä. Paksuus, tasaisuus, rajapinnan vastus, mekaaninen lujuus, dielektrinen suorituskyky, lämpölaajeneminen, metallointi, geometria ja tuotannon tasaisuus voivat kaikki määrittää, toimiiko valmis komponentti hyvin.
Mitä tietoja tulee antaa, kun pyydetään teknistä keraamista osaa?
Useful information includes the application, operating temperature, voltage, thermal load, dimensions, thickness, surface finish, flatness, hole or feature requirements, joining method, metallization needs, environmental conditions, and expected thermal cycling. Tekninen piirustus voi helpottaa näiden tietojen arvioimista.
Voidaanko samaa laatua käyttää jokaiseen keramiikkasovellukseen?
Ei välttämättä. Lämmönhallintaan optimoidulla laadulla voi olla erilaiset ominaisuudet kuin lämmittimelle, eristävälle alustalle tai tarkkuusrakennekomponentille valitulla. Sopiva laatu riippuu lämpö-, sähkö-, mekaanisten, mittojen ja ympäristövaatimusten tasapainosta.
Miksi keraamisen paksuus ja tasaisuus ovat niin tärkeitä?
Paksuus vaikuttaa suoraan johtavaan reittiin, kun taas tasaisuus vaikuttaa kosketusten laatuun ja mekaaniseen rasitukseen asennuksen aikana. Keraaminen alusta, jolla on hyvät bulkkilämpöominaisuudet, voi silti toimia huonosti, kun liiallinen paksuus tai heikko tasaisuus aiheuttaa merkittävän rajapinnan haittavaikutuksen.
Mihin materiaali sopii luotettavassa suunnittelustrategiassa?
AlumiininitridikeramiikkaSe ymmärretään parhaiten toimivana suunnittelumateriaalina, joka yhdistää lämmönhallinnan, sähköeristyksen, mittasäädön ja mekaanisen luotettavuuden. Sen arvo tulee selkeimmiksi, kun keramiikkaa tarkastellaan osana täydellistä lämpö- ja sähköarkkitehtuuria eikä eristettynä levynä tai alustana.
Tehoelektroniikassa keskeisiä kysymyksiä ovat, kuinka nopeasti lämpö pääsee poistumaan aktiiviselta alueelta, kuinka tehokkaasti keramiikka levittää tätä lämpöä, kuinka sähköinen eristys säilyy ja miten materiaali käyttäytyy kokoonpanon ja toistuvan käytön aikana. Puolijohdelaitteessa ja lämmitinrakenteissa lämpötilan tasaisuus, mittojen stabiilisuus, liitokset ja ympäristön yhteensopivuus voivat olla yhtä tärkeitä.
Luotettavin valintaprosessi alkaa käyttöolosuhteista ja päättyy mitattavissa olevaan materiaalispesifikaatioon. Lämmönjohtavuus, laajenemiskerroin, dielektrisyys, lujuus, tiheys, pinnan viimeistely, mitat, metallointi ja ympäristöaltistus tulee tarkastella yhdessä. Tuotannon johdonmukaisuus on myös otettava huomioon, koska hienostunut suunnittelu riippuu toistettavasta materiaalin suorituskyvystä.
Kun nämä tekijät määritellään selkeästi, edistynyt nitridikeramiikka voi tarjota käytännöllisen reitin kompakteihin, lämpöhallittuihin, sähköeristettyihin kokoonpanoihin vaativiin elektroniikka- ja teollisuussovelluksiin.
